瑞典SKF主要產品

①瑞典SKF軸承

②瑞典SKF球軸承

③瑞典SKF滾子軸承

④瑞典SKF聯軸器

⑤瑞典SKF潤滑器

⑥瑞典SKF密封件



瑞典SKF產品介紹

1、瑞典SKF深溝球軸承系列

型號介紹：

瑞典SKF深溝球軸承W 618/0.6：尺寸：d 0.6 mm 內徑；D 2.5 mm 外徑；B 1 mm 寬度；d1 ≈1.15 mm 內圈肩部直徑；D1 ≈1.95 mm 外圈肩部直徑/座圈內部直徑；r1,2 min.0.05 mm 外圈倒角尺寸；

瑞典SKF深溝球軸承W 618/1 R：尺寸：d 1 mm 內徑；；D 3 mm 外徑；B 1 mm 寬度；d1 ≈1.55 mm 內圈肩部直徑；D1 ≈2.46 mm 外圈肩部直徑/座圈內部直徑；r1,2 min.0.05 mm 外圈倒角尺寸；

瑞典SKF深溝球軸承D/W R09：尺寸：d 1.016 mm 內徑；D 1.016 mm 外徑；B 1.191 mm 寬度；d1 ≈1.64 mm 內圈肩部直徑；D1 ≈2.6 mm 外圈肩部直徑/座圈內部直徑；r1,2 min.0.1 mm 外圈倒角尺寸；

瑞典SKF深溝球軸承W 619/1.5：尺寸：d 1.5 mm 內徑；D 5 mm 外徑；B 2 mm 寬度；d1 ≈2.53 mm 內圈肩部直徑；D1 ≈4 mm 外圈肩部直徑/座圈內部直徑；r1,2min.0.15 mm 外圈倒角尺寸。

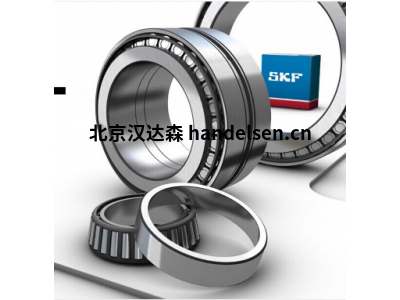

2、瑞典SKF滾子軸承系列

型號介紹：

瑞典SKF單列圓柱滾子軸承NJ 202 ECP: 尺寸:d 15 mm 內徑；D 35 mm 外徑；B 11 mm 寬度；d1 ≈21.9 mm 肩部直徑；D1 ≈27.7 mm 內圈肩部直徑；F 19.3 mm 內圈滾道直徑(NU, NJ, NUP, NUB, NJF)；r1,2 min.0.6 mm 外圈內徑 ；

瑞典SKF單列圓柱滾子軸承N 303 ECP：尺寸：d 17 mm 內徑；D 47 mm 外徑；B 14 mm 寬度；d1 ≈27.7 mm 內圈肩部直徑；E 40.2 mm 外圈滾道直徑 ；r1,2 min.1 mm 內圈（最大）內徑 ；r3,4 min.0.6 mm 外圈內半徑；

瑞典SKF單列圓柱滾子軸承NU 2304 ECP：尺寸：d 20 mm 內徑 ；D 52 mm 外徑 ；B 21 mm 寬度 ；D1 ≈41.85 mm 內圈肩部直徑 ；F 27.5 mm 內圈滾道直徑。



3、瑞典SKF滾輪軸承系列

型號介紹：

瑞典SKF圓柱滾子滾輪軸承RSTO 5 TN：尺寸：D 16 mm 外徑；Fw 7 mm 滾子下直徑；C 7.8 mm 寬度；E 10 mm 外圈滾道直徑；r1,2 min.0.3 mm 外圈倒角

瑞典SKF圓柱滾子滾輪軸承RNA 22/6.2RS：尺寸：D 19 mm 外徑；Fw 10 mm 滾子下直徑；C 11.8 mm 寬度；D1 16 mm 外圈肩部凹槽直徑；r1,2 min.0.3 mm 外圈倒角尺寸。



4、瑞典SKF角接觸球軸承系列

型號介紹：

瑞典SKF超精密角接觸球軸承706 ACD/HCP4A：尺寸：d 6 mm 內徑；D 17 mm 外徑；B 6 mm 寬度；d1 9.5 mm 內圈肩部直徑（最大側面）；d2 9.5 mm 內圈肩部直徑（最小側面）；D1 13.5 mm 外圈肩部直徑（大側面）；r1,2 min.0.3 mm 內圈最大側面倒角尺寸；r3,4 min.0.15 mm 外圈-最小側面倒角尺寸；a 5.7 mm 距離壓力點

瑞典SKF超精密角接觸球軸承707 ACD/HCP4A:尺寸：d 7 mm 內徑；D 19 mm 外徑；B 6 mm 寬度；d1 10.8 mm 內圈肩部直徑（最大側面）；d2 10.8 mm 內圈肩部直徑（最小側面）；D1 15.2 mm 外圈肩部直徑（大側面）；r1,2 min.0.3 mm 內圈最大側面倒角尺寸；r3,4 min.0.15 mm 外圈-最小側面倒角尺寸。

瑞典SKF超精密角接觸球軸承707 ACE/HCP4AH:尺寸：d 7 mm 內徑；D 19 mm 外徑；B 6 mm 寬度；d1 10.4 mm 內圈肩部直徑（最大側面）；d2 9.9 mm 內圈肩部直徑（最小側面）；D1 15.7 mm 外圈肩部直徑（大側面）；K 0.5 mm 潤滑孔直徑（外圈）；C1 3.65 mm 外圈潤滑槽位置；r1,2 min.0.3 mm 內圈最大側面倒角尺寸；r3,4 min.0.15 mm 外圈-最小側面倒角尺寸。
