一、burster8438介紹

要測量的力必須沿相反方向軸向和垂直于傳感器內外帶的整個表面引入。通過在全橋電路中連接在一起的應變計將作用力轉換為電輸出信號。

為達到精度，傳感器的底座應放置在光滑的水平表面上，硬化到至少 ≥ 58 HRC 并具有足夠的尺寸。焊接到表面的底蓋對傳感器元件具有穩定作用。無論如何都必須避免側向力，因?yàn)樗鼈儠?huì)扭曲測量結果。傳感器電纜的張力和彎曲消除應在機器側進行。

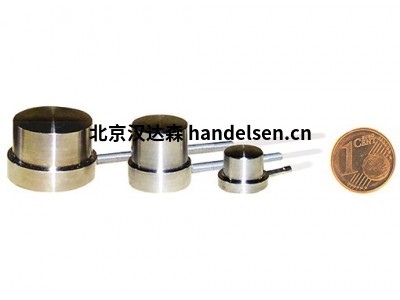

二、burster8438微型環形稱重傳感器

緊湊，平盤設計，小直徑，低整體高度，完全焊接的主體，中心間隙孔，不銹鋼

burster8438特征

測量范圍從 0 ... 100 N 到 0 ... 200 kN

全孔中心

平盤設計

由不銹鋼制成

完全焊接的傳感器主體

可實現標稱特征值標準化

爆破器 TEDS 可選

burster8438產品數據

模型 8438

burster8438測量范圍

0 … 100 N

0 … 200 N

0 … 500 N

0 … 1 kN

0 … 2 kN

0 … 5 kN

0 … 10 kN

0 … 20 kN

0 … 50 kN

0 … 100 kN

0 … 200 kN

力的方向 拉伸和壓縮

標準化 選項

信號輸出

1.5 mV/V

2 mV/V

，取決于測量范圍

防護等級 IP54 / IP65

過載保護 不

拉板 不

加載介紹按鈕 不

工作溫度范圍 0 ... +85 °C

burster8438具體特點

防護等級 IP65，測量范圍 ≥ 0 … 100 kN

全孔中心

平盤設計

由不銹鋼制成

完全焊接的傳感器主體

爆破器 TEDS 可選

德國burster8438 微型環形稱重傳感器用于機床行業使用
