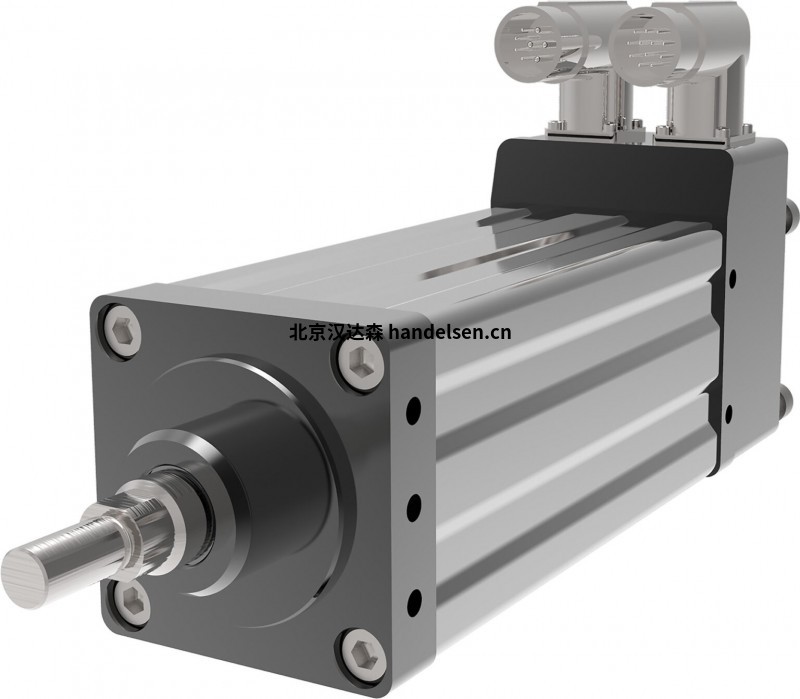

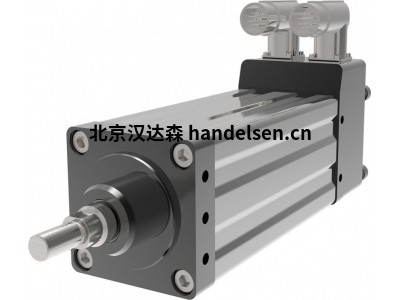

Callan直流伺服電機M42950介紹
callan M4-295X 系列直流伺服電機
轉速計單元采用稀土磁鐵材料，可為機床、機器人、自動材料處理、拉絲、造紙、塑料薄膜和箔加工、張力控制和包裝機械提供準確運動控制等。
達 40 Nm 的峰值扭矩為快速、準確定位提供了充足的動力，加上低電機慣量，理論加速度達 25.000 rad/sec2。
憑借20.000 : 1 的速度范圍能力，一臺電機可以為每個機器軸提供快速移動和進給率，消除了多個電機、離合器和齒輪系的復雜性和合規性，在沒有齒槽的位置環中可以實現低至每小時 6 轉的速度。
永磁體結構緩解了常見的熱失控和換向問題。
除了標準產品，還提供多種繞組，旨在涵蓋大多數速度/扭矩應用。
規格
2 到 8 NM
750 - 1500 瓦
5000 rpm 峰值轉速
緊湊尺寸
稀土磁鐵
提供編碼器安裝套管
良好 動態性能
四極電機
圓形法蘭 (IMB14)
PG 格蘭
IP44 密封
鍵槽
測速電機
可選配置
制動部件
連接件
特殊繞組
無鍵槽
特殊軸
恒溫器
油封
特殊密封
方法蘭 (IMB5)
callan M42950K直流伺服電機型號產品詳細參數舉例：
功率 (W) 522
峰值速度 Nmax (rpm) 3000
持續扭矩 Io (A) 2
峰值扭矩 Mmax (Nm) 17.6
持續扭矩電流 Io (A) 5.86
峰值扭矩電流 Ip (A) 70
峰值端電壓 VT (V) 115
反電動勢常數，Ke (V/krpm) 36.4
扭矩常數 KT (Nm/A) 0.347
直流電阻 R (Ω) 1.28
電感 L (mH） 3.68
重量 M（公斤） 7.5
轉動慣量 JM (kgm2) 0.000942
靜摩擦力 TF (Nm) 0.145
粘性阻尼 F1 (Nm/krpm) 0.03
callan M42950C直流伺服電機型號產品詳細參數舉例：
功率 (W) 746
峰值速度 Nmax (rpm) 4,500
持續扭矩 Io (A) 2
峰值扭矩 Mmax (Nm) 16.3
持續扭矩電流 Io (A) 8.33
峰值扭矩電流 Ip (A) 90
峰值端電壓 VT (V) 115
反電動勢常數，Ke (V/krpm) 25.5
扭矩常數 KT (Nm/A) 0.244
直流電阻 R (Ω) 0.712
電感 L (mH） 1.8
重量 M（公斤） 7.5
轉動慣量 JM (kgm2) 0.000942
靜摩擦力 TF (Nm) 0.145
粘性阻尼 F1 (Nm/krpm) 0.03
callan M42950B直流伺服電機型號產品詳細參數舉例：
功率 (W) 746
峰值速度 Nmax (rpm) 5,000
持續扭矩 Io (A) 2
峰值扭矩 Mmax (Nm) 14.9
持續扭矩電流 Io (A) 9.74
峰值扭矩電流 Ip (A) 90
峰值端電壓 VT (V) 115
反電動勢常數，Ke (V/krpm) 21.9
扭矩常數 KT (Nm/A) 0.209
直流電阻 R (Ω) 0.484
電感 L (mH） 1.3
重量 M（公斤） 7.5
轉動慣量 JM (kgm2) 0.000942
靜摩擦力 TF (Nm) 0.145
粘性阻尼 F1 (Nm/krpm) 0.03
callan M42950A直流伺服電機型號產品詳細參數舉例：
功率 (W) 746
峰值速度 Nmax (rpm) 5,000
持續扭矩 Io (A) 2
峰值扭矩 Mmax (Nm) 12.9
持續扭矩電流 Io (A) 11.72
峰值扭矩電流 Ip (A) 90
峰值端電壓 VT (V) 115
反電動勢常數，Ke (V/krpm) 18.2
扭矩常數 KT (Nm/A) 0.174
直流電阻 R (Ω) 0.321
電感 L (mH） 0.92
重量 M（公斤） 7.5
轉動慣量 JM (kgm2) 0.000942
靜摩擦力 TF (Nm) 0.145
粘性阻尼 F1 (Nm/krpm) 0.03
