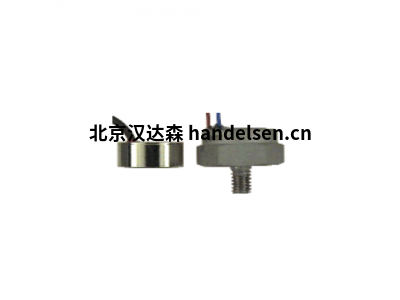

傾角傳感器 NG2、NG3 和 NG4 是集成傳感器電子元件的電容式液體傾角傳感器。傳感器采用模擬電壓輸出制造，并可選配占空比調制 PWM 脈沖電壓輸出。傳感器電子元件只需要很小的輔助能量，與電容式初級轉換器結合使用時，具有低誤差和高長期一致性的特點。
測量原理使要測量的傾角與輸出信號之間存在與系統相關的線性關系。確定的測量值與測量位置的重力加速度大小無關，即無論您身在何處，無論是在歐洲，澳大利亞，珠穆朗瑪峰還是在月球上，傾斜角都可以正確測量。
應用
NG2、NG3 和 NG4 用于前景中具有低線性誤差、高長期一致性和相對較大的傾角測量范圍的高測量精度。
例如，傳感器用于建筑、采礦和農業機械、測量儀器、飛行物體、運輸和輸送設備以及船舶。
規格
|
類型 |
NG2 |
NG3 |
NG4 |
|
測量范圍 |
±10度 |
±30 度 |
±80 度 |
|
分辨率 |
< 0.001 度 |
< 0.005 度 |
0.01 度 |
|
尺寸 |
請參閱下面的尺寸草圖 |
||
|
線性誤差 |
測量范圍的0.1% |
||
|
交叉靈敏度 |
45° 橫向傾角時為 1% |
||
|
建立時間常數 |
大約 0.3秒 |
||
|
工作電壓 UbN |
5伏特 |
||
|
允許工作電壓范圍 Ubz |
3 ...6伏 |
||
|
輸出電壓偏移在 Ub=5V 時 |
2.5±0.1伏 |
||
|
Ub=5伏時的電流消耗 |
約1mA |
||
| 周莉 QQ：2668476640 手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |
保護
防護等級 IP65
