CS200/CS300是一款緊湊型全自動工具，用于測量從紫外到近紅外光譜范圍內連續和脈沖激光系統的光束質量。該系統由一個固定聚焦透鏡組成，位于一個電動平移臺前面，該平臺帶有基于相機的CinCam光束分析儀。為了方便使用，CinSquare系統配備了兩個用于定位激光束的對準鏡和一個用于增加光束衰減的濾光輪。



產品特點：

工業設計中堅固而緊湊的測量工具(24/7)

基于攝像頭的系統，無需掃描狹縫技術

在<1分鐘/約30秒的快速掃描內進行全自動光束質量測量

新的“CinCal”'最高測量精度的算法

M²、發散度、束腰直徑和位置、瑞利長度





產品參數：

 光譜響應：250-1800nm（取決于傳感器）

技術：CCD/CMOS/InGaAs

光束直徑（1/e 2）：0.5-10mm

默認：多達6個ND濾鏡和多達6個預裝鏡頭

輸入功率：高達20W（模塊化衰減器）

軟件：RayCi-Pro



CinSpot 工具

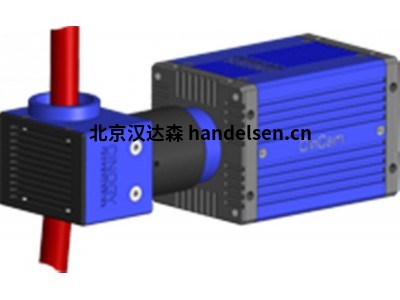

CINOGY的聚焦光束輪廓儀適用于功率高達400W(FBP-1KF)和1kW(FBP-2KF)的聚焦激光器。帶有USB3.0接口的集成CMOS傳感器可實現實時測量。額外的可更換濾芯支持衰減與相應激光功率的匹配。聚焦的激光束直接引導至傳感器，無需成像光學元件。不再需要對激光功率相關的圖像誤差進行復雜的校正。光學設計允許寬帶使用并覆蓋材料加工中的所有主要波長。



產品特點：

焦點大小和位置、M²分析等

工業設計中堅固緊湊的測量工具(24/7)

快速輕松地集成到光學裝置中

水冷

清潔空氣沖洗



產品參數：

光譜響應：355nm / 532nm / 1064nm（其他根據要求）

技術：CMOS

焦點大小：>(42) 64µm@單模 / >300µm@多模

輸入功率：400W@FBP-1KF / 1000W@FBP- 2KF

準確性：腰部位置 50μm / 光斑尺寸 3%

軟件：RayCi-Pro
