主要特點

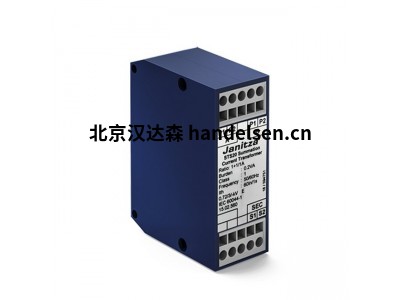

如果使用兩個或多個電流互感器（例如兩個變壓器）進行電流測量，并且如果要計算總消耗，則可以借助求和電流互感器對來自各個電流互感器的次級信號求和。這樣，只需一臺測量儀器即可記錄總消耗量。求和電流互感器的輸出是標準化的測量信號。除了輸入電流相加外，總電流還除以總和數（輸入數）。

測量精度高

簡單的彈簧夾緊技術

與 KUW 系列磁芯電流互感器完美配合

額定功率：0.2 VA

精度等級：1

次級電流：1 A

尺寸：80 x 30 x 60 毫米和 80 x 55 x 60 毫米（高 x 寬 x 深）

 特征

提高可靠性

• 外殼的兩半重疊，而不是相互對接
• 由聚酰胺制成的防碎塑料外殼
• 不燃，符合 UL 94 VO 標準，具有自熄性

主母線緊固螺釘?shù)谋Ｗo蓋

• 主導軌的固定螺釘銷可通過保護蓋進行絕緣，可選配
• 防止意外接觸的安全措施

輔助連接

• 通過前后兩側的矩形開口將次級連接饋送到連接端子
• 通過電纜接線片穿過側槽進行二次連接

擴展的二級端子覆蓋

• 除普通端子蓋外，還提供額外的保護罩
• 將前后饋電鎖定到次級端子

一般機械性能

標稱頻率50 - 60Hz

絕緣等級E (可根據要求提供其他等級)

熱額定短時電流lth= 60x IN/Is

額定浪涌電流ldyn= 2.5 x lth, min,

但是100 kA.所有插入式電流互感器

運行設備的最高電壓Um= 0.72 kV

額定絕緣水平(測試電壓)4 kV/ 1 min

(根據EN 61869-2) .

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

過流限制系數FSS或FS10

諾波電流高達50次諧波

更多型號：

IPA40.5

6A315.3

7A412.3.

8A512.3.

9A615.3

STS20/ STS30/ STS21 / STS31

STS40/ STS50/ STS60/ STS41 / STS51 / STS61

KBU 812

KBU 58
