系列

F9.280-2

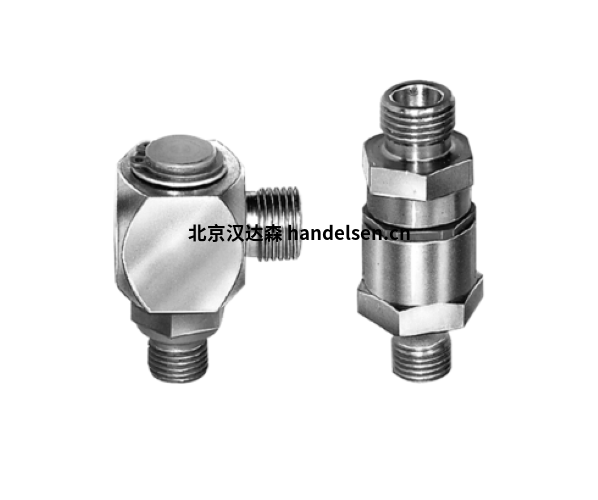

旋轉聯軸器，雙通道

帶/無漏油的管螺紋
再循環
ND 5

旋轉聯軸器，雙通道

一般描述
旋轉聯軸器為旋轉和旋轉裝置提供壓力油。它們安裝在裝置的旋轉中心。

操作條件
在選擇時，必須考慮工作壓力和速度。僅使用粘度等級為 22、32 和 46 的液壓油。
旋轉聯軸器必須連接到所有級別的動力單元，以確保密封件的充分潤滑。
旋轉聯軸器只能在 + 10 °C 和 + 60 °C 的溫度范圍內使用。 這也適用于可能帶有FKM密封件的特殊版本。
工作條件、公差和其他數據，請參見數據手冊A 0.100。

外殼內帶或不帶漏油再循環的型號

技術參數
工作壓力范圍：10 – 500 bar

貨號

9281135/
9281136

類型

旋轉接頭 ND5

通道數

2

軸承

滑動軸承

外殼漏油口

跟

工作壓力范圍 [巴]

10 – 500

最大旋轉次數 [最小-1]

85

液壓端口

G1/4

系列

F9.280-4

旋轉聯軸器，四通道

帶/無漏油的管螺紋

再循環

ND 5

旋轉聯軸器，四通道

一般描述
旋轉聯軸器為旋轉和旋轉裝置提供壓力油。它們安裝在裝置的旋轉中心。

操作條件
在選擇時，必須考慮工作壓力和速度。僅使用粘度等級為 22、32 和 46 的液壓油。
旋轉聯軸器必須連接到所有級別的動力單元，以確保密封件的充分潤滑。
旋轉聯軸器只能在 + 10 °C 和 + 60 °C 的溫度范圍內使用。 這也適用于可能帶有FKM密封件的特殊版本。
工作條件、公差和其他數據，請參見數據手冊A 0.100。

外殼內帶或不帶漏油再循環的型號

技術參數
工作壓力范圍：10 – 500 bar

貨號

9284036/9284135

類型

旋轉接頭 ND5

通道數

4

軸承

滑動軸承

外殼漏油口

跟

工作壓力范圍 [巴]

10 – 500

最大旋轉次數 [最小-1]

48

液壓端口

G1/4
