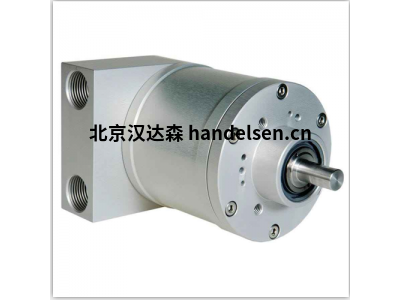

丹麥SCANCON增量式編碼器 SCA16系列
詳細參數介紹：丹麥SCANCON編碼器Type SCA16
軸編碼器-Ø16 mm
軸：Ø1,5 mm至Ø4 mm
分辨率高達5000 ppr
IP 50（IP 65）
原名2MCA
電氣規格：
代碼：增量
分辨率：高達5.000 ppr（每脈沖旋轉）
電源電壓：max小4.5 Vdc至max大30 Vdc**（max大35毫安-空載）
輸出電壓：
低：10毫安時max大500毫伏
高：（Vin–0,6）在-10毫安時（Vin–1,3）在-25毫安時
輸出電流：20 mA max大負載**
每個輸出通道
頻率響應：max大200 kHz**
輸出格式：
雙通道（A，B）正交
帶索引（Z）和可選
互補（A-、B-、Z-）
輸出
相位感應：A順時針（CW）從
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |
編碼器的安裝端
索引：通道A和通道B高選通
精度：+/-0,8弧分。
輸出：ASIC差分或反向
電氣保護：反極性和輸出短路
電路保護
抗擾度：
經EN61000-6-2:2005測試
（工業環境）
電磁兼容性
（EMC）和EN 61000-6-3:2007
（住宅、商業和輕工業環境）
電磁兼容性
（EMC）
機械規格
材料：
外殼：鋁/黃銅
蓋子：鋁
軸：黃銅
重量：編碼器：~15克（0.53盎司）
電纜：50克/米（1.76盎司/米）
軸承壽命：額定負載下>1,9 x 1010轉
軸承預緊力：1至3.600 ppr 2（N）
4.000至5.000 ppr 7（N）
軸轉速：12.000 rpm（max大）
起動扭矩：25°C時<0005 Nm（0708 oz-in）
質量矩
慣性：0,25 gcm²（3,54 x 10-6 oz in sec²）
空心軸
荷載：
軸向：max大10 N（2,25 lbs）。
徑向：max大10 N（2,25 lbs）。
環境規范
工作溫度：-20°C至+70°C
儲存溫度：20°至+85°C
電擊：100克/11毫秒
振動：10-2000赫茲/10克
顛簸：10 G/16 ms（1000 x 3軸）
濕度：98%RH，無冷凝
外殼等級：IP 50/Nema 5（近似值） IP 65/Nema 4（近似值）
連接選項 電纜：8根引線（0.05 mm2，30 AWG）雙絞線；屏蔽
扁平電纜：帶IDC連接器的10芯扁平電纜
部分型號展示：
SCM-AC005-0012-C100-CRW
SAG-PP00G-1212-C100-CRW
SAG-CAA1B-0012-C100-CRW
SCM-CA00B-0012-S10G-PAM
SAG-P1A1G-0013-C100-CRW
SAG-PP00G-1212-B120-CAW
SAG-CAA1B-1213-C100-CRW
SCM-S101G-1212-C100-CAW
SAG-S101B-1212-B120-PRL-5V
SAG-CAB1B-0016-C100
SAG-DPC1B-1213-B150-H3P
SCM-CA-00-B-1212-S10-D-GRW
SAG-DPC1B-1212-H15S-H3P
SAG-SL00G-1213-B150-CAW
SAG-S101G-1213-C100-CRW
SCH94-2048-MS-17-20-66-00-CON
2REX-H-SR1024SR-N-10-67-05-SS-E
EXME-SL00G-1412-A-VA-1020-66-C-FS
EXMES-CAA1B-14-12-A-VA-01-66-00-FZ-C-00
SCH94L-1024-MS-16-54-67-00-QK
SCH50IF-1024-M-10-27-65-01-S-00-S1
