操作部件

夾緊技術





部分產品介紹



帶內螺紋的夾緊桿：

可調節手柄由非合金 C15 鋼（5.8 級）制成。高度堅固的鋼制把手在打開和關閉過程中可輕松承受更高的力。夾緊桿上的方便把手采用啞光粉末涂層，并有紅色或黑色標準可供選擇。啞光涂層確保有效的光吸收而不會產生眩光。以下夾緊桿螺紋尺寸的部分型號：



- M5

- M6

- M8

- M10

- M12

- M16



帶外螺紋的夾緊桿易于安裝。

只需將它們擰入具有相應內螺紋的零件中即可。提起手柄可將其從齒上解鎖，使其移動到所需的擰緊位置。把手松開后會自動鎖回原位。



使用帶外螺紋的夾緊桿：

夾緊桿主要用作機械或工業設備等工業應用中的操作部件。然而，它們也可以在需要夾緊操作的其他領域找到，例如娛樂和照明技術、物流系統和運動器材。



材料：

手柄鋼 1.0401。

所有其他鋼零件等級 5.8。

版本：

處理粉末涂層，質地細膩的結構。

鋼部件黑色氧化。

筆記：

標準顏色為：

黑色或?qū)毷t色 RAL 3003。

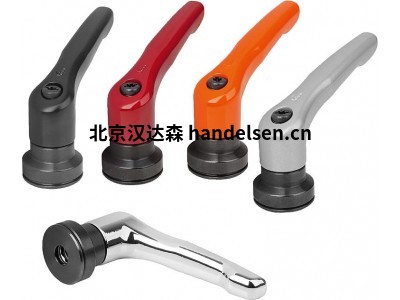

K1599帶內螺紋和夾緊力增強器的鋅夾緊桿

產品描述：

通過使用帶有集成夾緊力增強器的夾緊桿，與標準夾緊桿相比，夾緊力可提高多達 75%。



此外，手部力量有限的人（例如康復中）也可以使用該產品，以更輕松地獲得相當?shù)膴A緊力。松開夾緊桿也需要較少的力氣。



夾緊力的增加是通過一體式滾針推力軸承實現的，該軸承在夾緊期間在剛性接觸表面上產生非常低的表面摩擦。硬化止推墊圈專為高夾緊力而設計，具有高額定載荷的軸承保證了較長的使用壽命。



被夾緊的部件受到大而固定的接觸面的永久保護。不再需要墊圈。



材料：

處理壓鑄鋅 DIN EN 12844。

鋼部件等級 5.8。

版本：

處理塑料涂層或高光澤三價鈍化

鋼部件，黑色氧化。

推力滾針軸承，帶淬硬和磨削止推墊圈。

筆記：

標準顏色為：

黑色緞面處理、橙色 RAL 2004、紅寶石紅色 RAL 3003、銀色金屬、高光澤鍍鉻。

操作類型：

在默認位置，手柄通過齒環與螺紋嵌件接合。通過提起手柄，它可以通過彈簧力重新定位并重新接合在齒環中。

應用：

機器、設備和廠房建設、修復部門。

優點：

在相同的擰緊扭矩下，夾緊力顯著增加。

優質推力滾針軸承，額定載荷高，使用壽命長。

部件表面由固定的下環保護



K0122帶保護蓋得夾緊桿，外螺紋

描述

材料：

處理壓鑄鋅 DIN EN 12844。

鋼部件等級 5.8。

保護蓋不銹鋼 1.4305。

版本：

處理粉末涂層。

鋼部件黑色氧化。

帽光亮不銹鋼。

筆記：

標準顏色為：

黑色緞面處理，橙色 RAL 2004。



其中 L ≥ 60 毫米，螺紋長度為 60 毫米。

根據要求：

其他螺紋、螺釘長度、顏色和特殊版本。

尺寸“H1”可提供其他長度，需額外付費。
