部分產品介紹：

齒輪技術

直徑達 300 毫米，模塊達 6，軸長達 480 毫米

直齒或斜齒

多種材料選擇（例如鋼、青銅、織物層壓板或塑料）

一站式提供所有工藝步驟（車削、滾齒、退火、側面磨削、磨削、測量）



我們的產品范圍包括轉子軸、帶內齒和外齒的齒輪以及小齒輪和鏈輪，我們根據客戶對直齒輪和角齒輪的個別要求生產。



在這個制造階段，我們加工各種材料——鋼、鋁、各種有色金屬和塑料——并根據您的要求使用它們各自的特性。因此，我們可以確保您始終收到為您的應用量身定制的高質量產品。



我們在內部執行所有主要的軟硬加工步驟，包括在我們自己的烤箱中進行退火。由于廣泛的生產深度，我們能夠根據客戶的期望并以最高質量精確地執行高度復雜的加工任務。

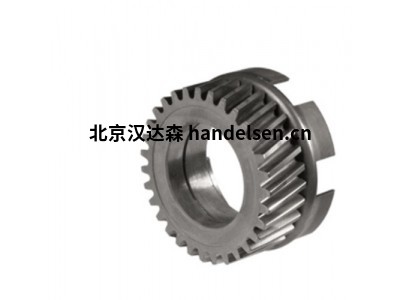

正齒輪

模塊從 0.5 到 6 毫米

直徑達 300 毫米

齒徑高達 320 毫米

直齒和斜齒



小齒輪軸

模塊從 0.5 到 6 毫米

直徑可達 300

齒徑高達 320 毫米

長度可達 480 毫米

直齒和斜齒



齒圈

模數從 0,5 到 6 mm

直徑達 300 毫米

齒徑高達 110 毫米

直齒和斜齒





蝸輪組

直徑從 15 到 300 毫米，軸向距離從 17 到 210 毫米，模數從 0.5 到 10，軸長可達 500 毫米

根據客戶要求選擇材料（鋼、青銅、織物層壓板或塑料）

一站式提供所有工藝步驟（車削、滾齒、退火、側面磨削、磨削、測量）





我們的蝸輪組涵蓋了廣泛的應用。我們通過內部每年生產超過 100 萬套蝸輪組來展示我們多年的經驗和高水平的產能，其中大部分是根據定制規格制造的。



我們符合 Framo Morat 標準的蝸輪組目錄的直徑范圍為 20 至 135 毫米，軸向距離為 17 至 80 毫米。此外，我們還提供直徑達 300 毫米、中心距達 210 毫米的定制蝸輪組。



蝸輪組的目錄通?？梢栽趥}庫中提供，具有多種軸向距離和齒輪比，具有精細的差異度。我們還可以在工廠計算和生產客戶特定的軸向距離和傳動比。我們更喜歡為慣用右手的用戶生產蝸輪組，但也可以根據要求為慣用左手的用戶設計這些套件。



我們在內部執行所有主要的軟硬加工步驟，包括在我們自己的烤箱中進行退火。由于廣泛的生產深度，我們能夠根據客戶的期望并以最高質量精確地執行高度復雜的加工任務。





蝸桿經過表面硬化處理；孔和蝸桿側面經過磨削。標準蝸輪由 VL22 制成，這是一種帶有鋁、硅和錳添加劑的銅鋅合金。



行星齒輪 GSA

GSA 系列的低背隙行星齒輪箱專為高定位精度和高動態循環運行而設計。齒輪內部磨削、斜齒精密部件，確保低運行噪音和高運行平穩性。

由于其堅固的設計，該齒輪裝置在承受較大徑向和軸向力的應用中令人信服。輸出側的孔圖案便于安裝。





行星齒輪 GSB

GSB 系列代表著高性能與低背隙和高精度的結合。斜齒輪確保最低噪音水平和平穩運行。堅固的一體式外殼提高了齒輪剛度并能夠吸收高負載。GSB 系列將經濟效率與靈活性相結合，非常適合多種應用。



行星齒輪 GSF

GSF 系列精密行星齒輪箱采用磨削斜齒輪和預緊雙圓錐滾子軸承，即使在高負載條件下也具有巨大的承載能力和剛性，因此可確保低噪音同步。一體式行星架和集成滾針軸承能夠傳遞高扭矩。附加的軸密封環可確保最大程度地防止灰塵和濺水，符合 IP65 防護等級。





行星齒輪 GSBL

與 GSB 系列一樣，GSBL 系列兼具高性能、低背隙和高精度。斜齒輪確保最低噪音水平和平穩運行。直角形狀使 GSBL 系列成為空間有限的所有動態應用的完美匹配——在 2 級版本中，輸入級的尺寸小于輸出級。





行星齒輪 GSD

其短設計使 GSD 系列成為空間受限應用的理想高端齒輪箱。機器人的輸出法蘭產生最高的扭轉剛度。GSD 系列的低標準背隙使其非常適合需要最高定位和速度精度的高動態應用。GSD 系列標配有最大預緊力的深溝球軸承——可選配圓錐滾子軸承，以適應更高的徑向和軸向力。





滑動式減速電機 Compacta



優點：

低噪音水平

輕質結構

可以定制



各種選項

集成限位開關

集成安全限位開關

防爆符合 ATEX 95

濺水 (IP65)



Compacta 系列軸裝式齒輪電機是完整的機電驅動裝置，其中安裝的電機的速度通過兩到四個減速級降低到所需值。這些驅動器具有高性能和耐用性，并采用緊湊輕巧的設計。



通過將直齒輪/蝸輪驅動與性能優化的電機相結合，可以實現緊湊的設計。與市售的驅動電機相比，Compacta 電機的重量還減輕了 60% 到 70%。這是通過始終如一地應用鋁壓鑄技術來實現的，該技術同時保證了齒輪和電機外殼的高度剛性。



每個驅動器都是專門為每個訂單和客戶生產和測試的。復雜的模塊化系統允許種類繁多，并最大程度地根據客戶要求進行定制。



得益于其集成控制單元，Compacta 系列軸裝式齒輪電機是反轉模式應用的理想驅動器。在兩個旋轉方向上，定義的終端位置由兩個限位開關保護。這種簡單的解決方案不僅簡化了布線，而且還可以快速輕松地配置終端位置。限位開關的高關閉精度保證了前后移動的安全操作。





緊湊型 MR6

標準：

三相交流電機

接線盒

空心軸不銹鋼

任何傳輸

熱保護

知識產權 54



根據齒輪比，帶有可選集成控制單元版本的 Compacta MR6 軸裝式齒輪電機可提供 2.9 至 100 rpm 的輸出速度和高達 60 Nm 的額定扭矩。驅動電機設計緊湊，非常適合安裝條件狹窄的換向模式應用。標準驅動電機具有防濺保護 (IP54)、可選的噴射保護 (IP65) 和符合 ATEX 95 的防爆保護。附加選項顯著增加了應用選項的數量。



緊湊型 MS12

標準：

三相交流電機

接線盒

任何傳輸

熱保護

知識產權 54

塑料一檔
