· 行程為205毫米×205毫米(8")
· 單向重復精度達0.1微米
· 無鐵芯三相線性電機
· 速度達200毫米/秒
· 增量線性編碼器分辨率為1納米
· 交叉滾柱導軌
V-731.096111
|
運動和定位 |
V-731.096111 |
單位 |
公差 |
|
主動軸 |
X、Y |
|
|
|
行程 |
205 × 205 |
毫米 |
|
|
集成傳感器 |
增量線性編碼器 |
|
|
|
設計分辨率 |
0.001 |
微米 |
|
|
傳感器信號 |
正弦/余弦，1伏峰峰值，20微米信號周期 |
|
|
|
最小位移 |
0.02 |
微米 |
典型 |
|
單向重復精度 |
0.1 |
微米 |
典型值 |
|
雙向重復精度 |
±0.25 |
微米 |
典型值 |
|
角度誤差xry（螺距） |
±75 |
微弧度 |
典型值 |
|
角度誤差xrz（偏轉角） |
±30 |
微弧度 |
典型值 |
|
角度誤差yrx（螺距） |
±75 |
微弧度 |
典型值 |
|
角度誤差yrz（偏轉角） |
±30 |
微弧度 |
典型值 |
|
正交性 |
±96.963 |
微弧度 |
典型值 |
|
直線度/平面度 |
±2 |
微米 |
典型 |
|
速度 |
200 |
毫米/秒 |
最大 |
|
X向上的加速度，無負載 |
5 |
米/平方秒 |
最大 |
|
Y向上的加速度，無負載 |
15 |
米/平方秒 |
最大 |
|
參考和限位開關 |
叉式光電傳感器，常閉觸點，5伏，NPN |
|
|
|
機械特性 |
V-731.096111 |
單位 |
公差 |
|
負載能力 |
50 |
牛 |
最大 |
|
θX、θY向上的允許力矩 |
125 |
牛米 |
最大 |
|
θZ向上的允許力矩 |
125 |
牛米 |
最大 |
|
導向 |
帶防蠕動系統的交叉滾柱導軌 |
|
|
|
驅動特性 |
V-731.096111 |
單位 |
公差 |
|
電機類型 |
無鐵芯三相線性電機 |
|
|
|
工作電壓，標稱值 |
48 |
伏 |
標稱 |
|
工作電壓，最大值 |
48 |
伏 |
最大 |
|
峰值力 |
80 |
牛 |
最大 |
|
標稱力 |
29 |
牛 |
典型 |
|
峰值電流，均方根 |
5 |
安 |
典型 |
|
標稱電流，均方根 |
1.5 |
安 |
典型 |
|
力常數，均方根 |
19.9 |
牛/安 |
典型 |
|
電機常數 |
4.89 |
牛/√瓦 |
典型 |
|
電氣時間常數 |
0.4 |
毫秒 |
|
|
相間電阻 |
11 |
歐姆 |
典型 |
|
相間電感 |
3.6 |
毫亨 |
典型 |
|
相間反電動勢 |
16 |
伏特秒/米 |
最大 |
|
N-N極距 |
30 |
毫米 |
|
|
其他 |
V-731.096111 |
單位 |
公差 |
|
工作溫度范圍 |
5到40 |
攝氏度 |
|
|
材料 |
鋁，陽極氧化致黑 |
|
|
|
X向上的移動質量 |
15.4 |
千克 |
±5 % |
|
Y向上的移動質量 |
5.6 |
千克 |
±5 % |
|
總質量 |
19.4 |
千克 |
±5 % |
|
MTBF |
20000 |
小時 |
|
|
連接器 |
2個HD D-sub 26針（公頭）（電機） 2個D-sub 15針（母頭）（傳感器） |
|
|
|
推薦控制器 |
G-901.R319 SMC Hydra（雙軸） C-891單軸 帶C-891.11C885的C-885（多達20 |
|
|
————————————————————————————————————————————————————————————————————————————————————

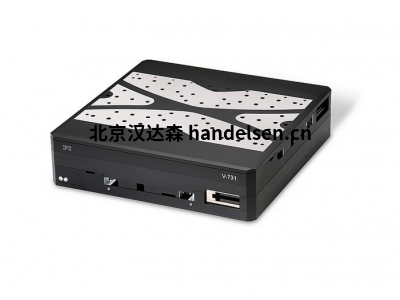

德國PI V-731位移臺
