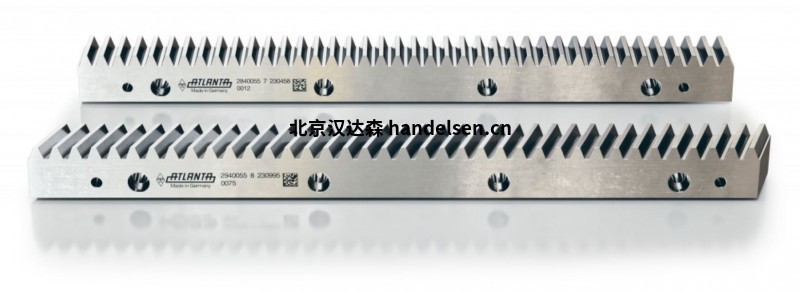

atlanta HPR高精度機架齒條
Q6 - 質量等級 6
模塊 1,5 - 12 直齒和斜齒，
硬化的牙齒，在所有表面上研磨，
長度可達 2000 毫米
集成機架模塊 2 - 4 斜齒，
節距 5,10 和 13,33mm 直齒，
Q7 - 質量等級 7
模塊 2 - 8 直齒
模塊 2 - 10 斜齒
硬化和磨碎的牙齒，
長度可達 2000 毫米
圓形機架模塊 1 - 4 直齒，
調質長度可達 2000 毫米
用于帶導軌的 90° 和 180° 裝配
伺服蝸輪減速機，非常高的扭矩，< 5 弧分，BG - 錐齒輪
伺服單元
塑料、復合材料、鋁加工機機床集成機架
水切割機彎管系統
等離子切割機木工機械高要求的直線軸為了平穩運行
Q8 - 質量等級 8
技術數據：
符合標準的可熱處理光亮鋼
使用 ATLANTA 高性能
硬化工藝和研磨硬化的牙齒
總螺距誤差 GTf/1000 ≤0,060mm
19°31'42" 斜齒和直齒系統
模塊 2 至 5最大限度。
每個小齒輪接觸的進給力高達 64,5 kN
光亮鋼，背面加工
銑齒，淬火和回火
總螺距誤差 GTf/1000 ≤0,100mm
19°31'42" 斜齒和直齒系統
模塊 2 至 4最大限度。
每個小齒輪接觸的進給力高達 27 kN
Q9 - 質量等級 9
技術數據：
符合亞特蘭大標準的可熱處理鋼
磨齒
總螺距誤差 GTf/1000 ≤ 0,150mm
19°31'42" 斜齒和直齒系統
模塊 1 至 10
最大限度。每個小齒輪接觸的進給力高達 53,5 kN
atlanta HPR高精度機架齒條
