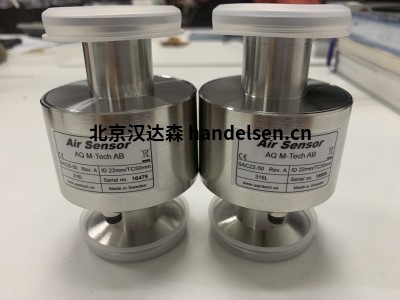

瑞典AQ空氣防爆傳感器SAC16-50-EX中國代理

電纜

該電纜將空氣傳感器連接到屏障的危險側。

空氣傳感器SAC Ex的電纜通過空氣傳感器上的一個連接器連接。

該電纜有不同的長度，最大電纜長度為40米。

空氣傳感器FCS Ex的電纜是永久性地連接在空氣傳感器上。

最大的電纜長度為10米。

空氣傳感器CCS Ex的電纜通過一個連接器連接到一個非常短的電纜上。

空氣傳感器CCS Ex的電纜通過一個連接器連接到空氣傳感器上，最大的電纜長度為40米。

40m.

電纜的屏蔽很重要，因為它可以防止外部噪音進入。

注意！電纜的非屏蔽部分應最大為40mm。

選擇屏障

必須根據EN 60079-14來選擇屏障，但也有測量方面的考慮。

但在選擇屏障時也有測量方面的考慮。

1. 隔離柵必須使用電阻式電流限制。

2. 2.隔離柵必須為無偏置的相對地交流電流而制作。

3. 隔離柵的電壓應該是最小的±8V AC。

4. 阻隔電阻應最大為110Ω。

5. 5.在2MHz的阻隔衰減應該是最大的10dB。

6. 6. 屏障對地電容應最大為3nF。

柵欄外防護板

屏蔽鋁板必須放在屬于每個超聲控制器的每組屏障外。

齊納屏障是沒有屏蔽的，所以如果沒有屏蔽鋁板，噪音就會在屬于不同超聲波控制器的屏障之間傳播。

屬于不同超聲控制器的柵欄之間傳遞。此外，電纜的非屏蔽部分也應縮短，以防止噪音。

防范說明

空氣傳感器可用于儀器組IIB和設備組1/2G。傳感器的導管內部被設計為暴露在0區，其余部分暴露在1區。傳感器向0區發射超聲波。注意，超聲波控制器沒有經過防爆認證，必須使用屏障來連接空氣傳感器。傳感器內部的本質安全電路是與大地隔離的。

應遵守爆炸性保護電氣設備的安裝和維護的共同規定。(EN 60079-14和EN 60079-17在與CENELEC連接的歐洲國家)。應由具備必要知識的人進行安裝。

防爆標識?CE 0402?? II 1/2 G Ex ib IIB T4 Ga/Gb

防爆編碼 SP17ATEX3654X

環境溫度 Tamb: -20 to +60 °C

最大輸入電壓Ui: 13,0 V

最大電流輸入Ii: 0,70 A

最大功率輸入 Pi: 1,20 W

內部電容 Ci: 200 nF

內部電感Li: 50 μH

?瑞典AQ 傳感器SAC10-25-EX內徑Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器SAC16-25-EX內徑: Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器SAC16-50-EX內徑: Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m

瑞典AQ 傳感器SAC22-50-EX內徑: Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器SAC35-50-EX內徑: Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器SAC46-64-EX內徑: Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器SAC60-77-EX內徑: Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器CCS9.4-25-EX內徑: Ø9.4mm 外徑：Ø51mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS15.75-25-EX 內徑：Ø15.75mm 外徑：Ø51mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS15.75-50-EX 內徑：Ø15.75mm 外徑：Ø64mm 卡盤連接：50 標準線纜：0.5m，

瑞典AQ 傳感器CCS22.1-50-EX 內徑：Ø22.1mm 外徑：Ø64mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS34.8-50-EX 內徑：Ø34.8mm 外徑：Ø64mm 卡盤連接：25 標準線纜：0.5m，

瑞典AQ 傳感器CCS47.5-64-EX 內徑：Ø47.5mm 外徑：Ø76mm 卡盤連接：64 標準線纜：0.5m，

瑞典AQ 傳感器 CC60.2-77-EX 內徑：Ø60.2mm 外徑：Ø102mm 卡盤連接：77 標準線纜：0.5m，
