RINGFEDER TNZ系列的扭轉剛性和低背隙齒輪聯軸器（前身為TSCHAN TNZ和POSIFLEX）由高強度鋼制成，并在全球范圍內證明了自己在所有必須從軸傳遞到另一個軸的超高扭矩的工業領域。

包括特別重型的應用，例如直接驅動輸送系統、攪拌機、軋機或輥道。

作為柔性軸連接，我們的RINGFEDER齒式聯軸器通過帶冠齒的輪轂主動傳遞扭矩，這些輪轂始終與直齒套筒嚙合。特點是功率密度極高，根據聯軸器型號的不同，它們也適用于有效補償軸向、徑向和角軸不對中。由于使用超高壓添加劑的高質量油脂潤滑，可實現最小的恢復力，從而保證可靠、幾乎無磨損的運行。

由優鍛鋼制成的扭轉剛性齒輪聯軸器，表觀屈服點至少為335 N/mm2

非常緊湊的設計可實現高功率密度

補償角度、徑向和軸向軸偏移

如果使用特殊密封件，則適用于高達 +120 °C 的溫度

提供分體式套筒（ZCA / ZCB - ZCA 型號系列也提供 ZCB 設計）和單件套筒 （ZCH）

無需移動耦合的機器即可更換彈性 O 形圈

孔徑可達 270 mm

扭矩高達 TKn= 195，000 牛米/噸最大值= 390，000 Nm

速度高達 n.max= 6，000 轉/分

TNZ ZCA / ZCB

TNZ ZCAU / ZCBU

TNZ ZCAUU / ZCBUU

TNZ ZCAF / ZCBF

TNZ ZCAK / ZCBK

TNZ ZCAV / ZCBV

TNZ ZCAZ / ZCBZ

TNZ ZCH

桶式聯軸器 TNK

TNK系列的高質量RINGFEDER桶式聯軸器（早期的TSCHAN TK）用于起重機和葫蘆，以最佳方式將變速箱的輸出軸與繩筒連接起來。除扭矩外，徑向載荷還傳遞的其他應用領域包括各種升降平臺、平臺升降機和絞盤輸送機。

TNK TKVO由高強度材料制成的應用和性能優化型

18 種尺寸

施工根據SEB 666212

孔徑d1： 20-440 毫米

外徑 D： 250-850 mm

總長度 L： 95-450 mm

力矩T： 高達 815，000 Nm

徑向載荷F： 高達 490，000 N

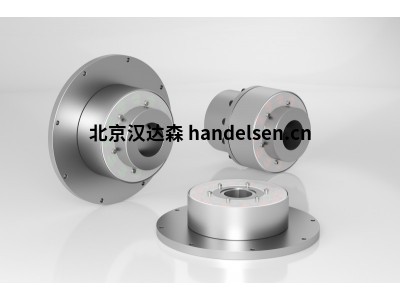

法蘭聯軸器 TNF

緊湊、高度堅固、易于組裝和維護：TNF 系列多功能且靈活的 RINGFEDER 法蘭聯軸器用于通過摩擦鎖定在兩個軸之間可靠地建立無間隙連接。典型應用包括齒輪箱、發動機和工廠建設，以及采礦中使用的皮帶傳動裝置。

TNF 5571

無間隙、摩擦軸-軸連接，具有最大同心度

外部或內部夾緊

軸直徑dw： 70-540 毫米

外徑 A： 240-1，200 mm

總長度L： 150-750 毫米

扭矩T：6，900-2.2米。
