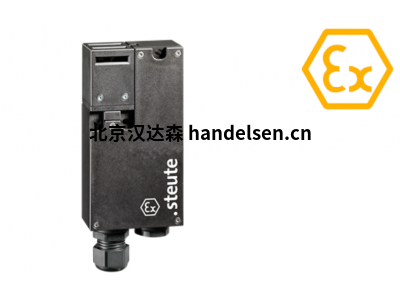

Steute Ex STM 295

防爆區 1 和 21

熱塑性外殼

配線室

彈簧鎖定或電源鎖定原理

雙重絕緣

鎖緊力 1000 N

執行器可根據要求重新定位 90°

僅適用于氣體 Ex zone 2 和粉塵 Ex zone 22 的特殊版本

筆記

執行器不包含在開關的交付范圍內

技術數據

適用標準EN 60947-5-1、EN ISO 14119、EN 60079-0、EN 60079-1、EN 60079-7、EN 60079-18、EN 60079-31、EN ISO 13849-1

外殼熱塑性塑料，玻璃纖維增強，抗沖擊，自熄性 UL 94 V-0

執行器不銹鋼 1.4301

開關類型類型 2

編碼水平低編碼

擰緊力矩蓋板螺絲：0.5 … 0.6 Nm

開關插件 M3 螺絲連接端子：0.6 Nm

螺線管 M3.5 螺釘連接端子0.8牛米

防護等級IP 64 符合 IEC/EN 60529

B 10 天（10 % 負載）百萬

TM _限度。20年

聯系材料銀

切換系統緩慢動作，主動斷開 NC 觸點

開關元件2 NC/2 NO、3 NC/1 NO 或 4 NC/2 NO 觸點，類型 Zb

聯系螺釘連接端子

電纜橫截面分鐘。0.2 mm² / AWG 24，1.5 平方毫米/AWG 16

電纜入口2 x M20 x 1.5

夾緊范圍7 … 12 毫米

額定絕緣電壓 U i250伏

額定沖擊耐受電壓 U imp4千伏

使用類別AC-15；DC-13

額定工作電流/電壓 I e /U e啟用/信號觸點：

3 A/250 VAC；0.25 A/230 VDC 或 1.5 A/250 VAC；0.25 安/230 伏直流電；

直流電磁閥：

0.08 A / 24 VDC +10 %/–15 %

短路保護3 A / 1.5 A gG/gN 保險絲；

直流螺線管：2 A（慢吹）

能量消耗<2.5 VA（連續運行），大值 47 伏安（250 毫秒）

操作周期限度。1200/小時

機械壽命> 500 000 次操作

鎖緊力 F1000 牛頓

沖擊能量限度。7焦耳

環境溫度–20 °C … +55 °C

防爆標記II 2G Ex db eb mb IIC T4 Gb,

II 2D Ex tb IIIC T100 °C Db

IECEx Ex db eb mb IIC T4 Gb,

Ex tb IIIC T100 °C Db

批準BVS 10 ATEX E 053 X

IECEx BVS 11.0030X

類型 物料編號

Steute Ex STM 295 1Ö1S/1Ö1S-R1186429

Steute Ex STM 295 1Ö1S/1Ö1S-R/90°1188541

Steute Ex STM 295 2Ö/1Ö1S-R1445357

Steute Ex STM 295 1Ö1S/1Ö1S-R-FE1186394

Steute Ex STM 295 1Ö1S/1Ö1S-R/90°-FE1188545

Steute Ex STM 295 1Ö1S/2Ö-R-FE1333024

Steute Ex STM 295 2Ö/1Ö1S-R-FE1187282

Steute Ex STM 295 2Ö/1Ö1S-R/90°-FE1188546

Steute Ex STM 295 2Ö1S/2Ö1S-R-FE1249920

Steute Ex STM 295 1NC1NO/1NC1NO-R-FE JPEx1319584

Steute Ex STM 295 1Ö1S/1Ö1S-A1184799

Steute Ex STM 295 1Ö1S/1Ö1S-A/90°1188542

Steute Ex STM 295 2Ö/1Ö1S-A1188560

Steute Ex STM 295 2Ö1S/2Ö1S-A1443318

Steute Straight actuator STM 295-B11183481

Steute Angled actuator STM 295-B51183470

Steute Flexible actuator STM 295-B61435030
