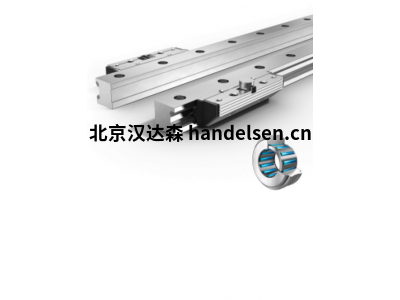

Franke FDI 直線導軌配備真空兼容滾針軸承，幾乎由輕質鋁制成。特殊設計、材料和潤滑劑可防止在真空中脫氣。導軌元件可以制造為 200 毫米至 4000 毫米的長度，并且根據要求，也可以無限連接。

特征

滾筒滾針軸承

跑道非腐蝕鋼

技術數據

行程

從 200 mm 到 4000 mm 一件，根據要求提供更長的行程

材料

滾子靴，

導軌主體：鋁，未陽極氧化

滾道：耐腐蝕鋼

滾子：耐腐蝕軸承鋼，全針刺

操作范圍

超高真空 10 -7至 10 -12 mbar

工作溫度−20 °C 至 +80 °C

速度1米/秒

加速度5 米/秒2

安裝位置任何

潤滑劑終生采用高真空合適的潤滑脂潤滑，免維護

Franke FDI-12R

Franke FDI-15R

Franke FDI-20R

Franke FDI-25R

Franke FDI-35R

Franke FDI-45R

Franke LVC型Franke軸承組件是由鋼制成的軸承組件，設計為具有集成軸承元件的雙列角接觸球軸承。Franke LVC適用于最高圓周速度。它們以非常高的動力學和非常低的旋轉阻力而令人信服。采用4點布置的雙列角接觸滾珠軸承是預加載的。它們對沖擊和振動不敏感。低的旋轉阻力和最小的分離扭矩降低了所需的驅動功率。由于低摩擦系數，LVC型軸承組件幾乎免維護運行，使用壽命長。

材料

內環/外環：C45N

滾珠座圈：調質鉻硅鋼

滾動元件：硬化滾動軸承鋼

籠：聚酰胺或熱塑性聚氨酯

密封：NBR

工作溫度-20°C至+80°C，短期最高+100°C

外圍速度20 m/s

潤滑油

殼牌Gadus S3 V220 C2

重新潤滑

通過符合DIN 340的潤滑脂嘴

Franke LVC-0100

Franke LVC-0150

Franke LVC-0200

Franke LVC-0250

Franke LVC-0300

Franke LVC-0350

Franke LVC-0400

Franke LVC-0450

Franke LVC-0500

Franke LVC-0600

Franke LVC-0700

Franke LVC-0800

Franke LVC-0900

Franke LVC-1000

Franke LVC-1200

Franke LVC-1400

Franke LVC-1 600

Franke LVC-1800

Franke弗蘭卡軸承組件 LVD 型可隨時安裝帶有外齒輪、鋼制軸承座環和集成軸承元件的軸承組件。LVD 型弗蘭卡軸承組件適用于中等轉速和精度。它們可以在短時間內提供，在某些情況下甚至可以從庫存中提供。它們設計為 4 點軸承，可以承受來自各個方向的同等高負載，并且對沖擊和振動不敏感。軸承元件兩側密封并調整至預載。

技術數據

材料

外圈：42CrMo4V

內圈：C45N

滾珠座圈：淬硬回火鉻硅鋼

滾動體：淬硬滾動軸承鋼

保持架：聚酰胺或熱塑性聚氨酯

密封：NBR

傳動裝置DIN 3967，質量 8e25，直齒，模塊見下表

工作溫度-20 °C 至 +80 °C，短期可達 +100 °C

圓周速度限度。 5 m/s，無密封 10米/秒

潤滑劑殼牌佳度 S3 V220 C2

再潤滑通過符合 DIN 3405 的油嘴

Franke LVD-0100

Franke LVD-0150

Franke LVD-0200

Franke LVD-0250

Franke LVD-0300

Franke LVD-0350

Franke LVD-0400

Franke LVD-0450

Franke LVD-0500

Franke LVD-0600

Franke LVD-0700

Franke LVD-0800

Franke LVD-0900

Franke LVD-1000

Franke LVD-1200

Franke LVD-1400

Franke LVD-1600

Franke LVD-1800
