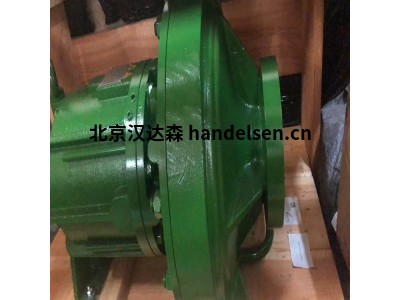

Dickow 無密封磁力驅動離心泵類型 KML/KMB/KMV



Dickow泵專門提供帶磁力聯軸器的無密封金屬離心泵，多級離心泵和側通道泵。這些產品提供 ANSI、DIN 格式，完全符合 API 685 標準，適用于石油、重型化工和氣體行業應用的無密封離心泵。傳統密封的離心泵、多級離心泵、側通道泵和 API 610 泵也提供 DIN 格式，完全符合許多 API 計劃。所有裝置都經過精心設計，并按照客戶的特定流體、液壓要求和條件點進行制造。Dickow泵不是批量生產的，而是按照最高標準制造的，適用于非常特殊的化學環境和應用。



迪科泵 KM 系列是無密封離心泵。靜態安全殼形成一個封閉系統，具有密封的液端。型號磁力軸承泵與 ANSI 外殼尺寸相匹配。



應用

磁力驅動的KM泵旨在提高工廠和人員的安全性。特別是在處理有毒、易爆或其他危險液體時，這些液體在與大氣接觸時會發生反應。KM 泵免維護運行，其安全殼取代了雙作用機械密封，以及外部流體儲液器和必要的控制設備。

最大容量應用。70 立方米/小時（300 美制加侖/分），差速揚程 65 毫升（213 英尺）。溫度范圍 -30°C 至 200°C （390°F），工作壓力 16 巴 （232 磅/平方英寸）。





最大容量（流量）

70立方米/小時（300美制）

差速器頭

65 毫升（213 英尺）

最高溫度

30°C 至 200°C （390°F）

最大允許工作壓力

16 公斤 （232 磅/每平方英寸）

最大傳輸功率

2900 轉/分時為 17 kW（3500 轉/分時為 28 馬力）

軸承信息

外滾珠軸承











Dickow HZ / HZA系列 離心泵



HZ / HZA泵適用于工業和市政供水，用于處理冷凝水鍋爐給水，燃料和各種其他應用。

端吸設計的 HZA 型專為低 NPSHA 值的工作條件而開發。吸入側的耐磨SiC套筒軸承降低了維護成本，因為不需要第二個機械密封。

性能范圍進行了細分，以在所有服務條件下實現最佳效率。

使用HZ / HZA泵具有多種材料選擇，并且可以應用多種軸封系統以及氣密密封的永磁聯軸器，適用于處理幾乎所有類型的液體，這些液體不含磨蝕性固體和合適的粘度。

HZ/HZA 泵是徑向剖分式套管設計的多級離心泵。



吸氣和出料套管

吸氣和出料套管配有堅固的鑄腳，用于安裝在底板或底架上。為了獲得低汽蝕余量值，HZ泵的吸入外殼設計為蝸殼形狀。

HZA泵具有端吸設計，以獲得最低的汽蝕余量值。



葉輪

閉合的葉輪通過耐磨環間隙和平衡孔進行液壓平衡，減摩軸承僅承載次要載荷，不需要進一步的平衡裝置。對于最低的汽蝕余量值，第一級的葉輪被設計為具有擴大葉輪眼的吸入葉輪。



軸承

HZ泵軸由大尺寸的脂潤滑雙列角球軸承和滾子軸承承載，位于泵送液體的外部。這些軸承可通過軸承殼體中提供的潤滑脂接頭進行再潤滑。

HZA泵在吸入側配有碳化硅套筒軸承，為避免干運行，該軸承連接到排放側。



耐磨環

吸氣和排氣套管、中間套管和擴散器通常配有可互換的耐磨環。如果需要，泵還可以配備葉輪和套管耐磨環。



中間套管/擴散器

葉輪位于擴散器內部的中心。擴散器采用多流道設計，將葉輪產生的部分速度轉換為壓力。擴散器后側的導流葉片將泵送的液體引導至下一級的葉輪。





HZ/HZA 泵的標準材料如下：（可根據要求提供特殊材料）



吸入和排出外殼：球墨鑄鐵 GGG40。3 1.4408（G-X5CrNiMo18.10） 鑄鋼 GS-C 25

中間套管 球墨鑄鐵： GGG40.3 1.4408 （G-X5CrNiMo 18.10） 鑄鋼 GS-C 25

葉輪和擴散器： 鑄鐵 GG 25 1.4408 （G-X5CrNiMo 18.10）

泵軸： 1.4021 （X20CM3） 1.4571 （X10CrNiMoTi18.10）

密封套管： 球墨鑄鐵 GGG 40.3 1.4408 （G-X5 鎳鈦合金 18.10）
