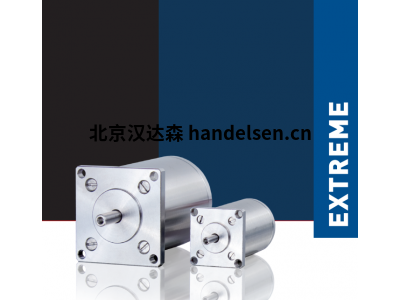

phytron步進電機VSS20特點

•兩相步進電機

•保持扭矩為3.4 mNm至13 Nm

•直徑19至125 mm

•標準步驟編號200

•1.8°時步進精度為5%

•工作電壓功率放大器尺寸19至57：70 VDC尺寸80至126：120 VDC

•排氣口，以避免氣體夾雜

phytron步進電機VSS20選項

•VGPL精密行星齒輪或諧波傳動齒輪

•熱電偶類型KTC/鉑探頭Pt100

•分解器

•第二軸端

phytron20.200.1.2參數

電流/相位輸入A：1.2

電阻/相位Ω：0.95

感應/相位mH：0.4

最大工作跨度v：70

保持轉矩mNm ：8

保持力矩mNm:1

轉子的質量慣性kg cm2：0,002

軸向載荷N：3

徑向載荷N：3

重量kg：0.075

phytronVSS / VSH性能，壽命

真空電機中的Phytron基于一種技術

用于我們這個時代具挑戰性的項目。

從各種衛星到“好奇號”火星車，Phytron電機以高精度驅動遙遠世界的應用，

可靠耐用。正確操作、選擇的部件和經過驗證的設計確保了一件事：這些電機不會讓你失望！

phytronVSS / VSH結構設計

通常，在較高的真空等級中，所有結構元件，如外殼、法蘭和軸，都是由不銹鋼制成的。后法蘭上的排氣孔也使

發動機的快速排氣和通風，并確保不會出現氣體夾雜。磁環的所有結構元件基本上都是耐腐蝕的。這也允許在正常環境中進行臨時處理。

phytronVSS / VSH市場

質譜儀

電子顯微鏡

鍍膜、鍍膜、濺射

航空 航天

高能物理

粒子加速器

深鉆技術
