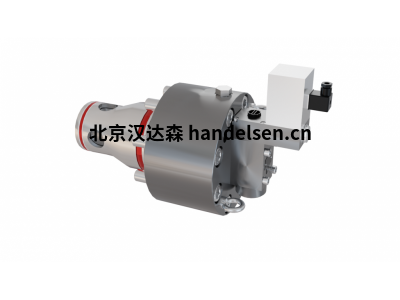

德國hauhinco 2-2 路除垢閥插件 XY 控制 DN50 DN125 PN420

工作壓力： 420bar

公稱尺寸： DN50、65、80、100、125

方式： 2/2

類型：除垢閥

功能 2/2 通閥芯

閥座套 (1) 內引導的閥活塞 (2) 通過液壓動力和控制表面 (5) 上的控制壓力 (X) 產生的彈簧力壓入閥座 (3)。因此，線(A，B)被分開。

通過切換先導閥 (4)，控制表面 (5) 減壓，沿管線 (A、B) 的液壓動力可用于將閥門活塞 (2) 提升到閥座 (3) 上，即一旦液壓施加到管線 (A、B)，閥門活塞 (2) 就會移至打開位置，直至機械終位置。因此，線(A，B)被連接。閥門活塞 (2) 的環面 (6) 必須連接至歧管的泄漏管路 (Y)。

特征

控制液體介質的液壓驅動方向座閥

具有 1 級控制邏輯的被動控制 2/2 路閥

閥座套配備低摩擦密封件

閥門活塞和閥座通過液壓方式連接并“無泄漏”關閉

該閥門通過 3/2 路先導閥驅動

開關位置可以選擇通過接近開關監控打開和關閉位置

安裝空間符合 Hauhinco 標準

技術數據

使用 97/3% HFA 介質在 20°C 下測量

一般的

重量查看訂單信息

安裝位置任何

環境溫度-10 至 50°C（液壓油，注意標準要求）

材料 閥門零件

材料 密封件不銹鋼

NBR、PTFE、PUR

液壓

液壓接頭A、B≥ 20 巴，≤ 420 巴

液壓接頭 X≥ 20 bar ≥ 液壓。德魯克 A、B ≤ 420 bar

液壓接頭Y≤10巴

流動方向任何

面積總和A1+A2 = A3

壓力流體

- 介質 - 溫度范圍

- 介質 - 質量

- 小值 過濾精度連接 A、B

- 小值 過濾精度連接X水，HFA

5 至 40°C

請參閱 Hauhinco 介質要求，水，HFA

過濾器細度 100µm

過濾器細度 25µm

根據要求使用其他壓力液體。

電的

磁鐵

- 電壓

- 功耗

- 工作時間

- 防護等級 符合 EN60529

-  切換率

24 VDC，andere 電壓 auf Anfrage

請參閱訂單信息

100% OT

IP65

1Hz

電感式接近開關

- 輸出 - 電壓 - 電流 - 開關距離 - 電氣連接

常開觸點，PNP

10 - 30 VDC

0,200 A

1,5 mm

三線，插頭連接 M12x1

包含在供貨范圍內

用于 2/2 路閥嵌件組件的安裝螺釘

先導閥 1 和 -2 的安裝螺釘

磁鐵電纜插座

先導閥：6235549

6602296

先導閥 1：6235549

先導閥 2：6545599

德國hauhinco2-2 路除垢閥 XY 控制 DN16 DN32 PN420

工作壓力： 420bar

公稱尺寸： DN16、32

方式： 2/2

類型：除垢閥

德國hauhinco2-2通座閥 DN10 PN320

工作壓力： 320bar

公稱尺寸： DN10

方式： 2/2

類型：直動式座閥

2-2通座閥 DN10 PN700

工作壓力： 700bar

公稱尺寸： DN10

方式： 2/2

類型：直動式座閥

德國hauhinco2-2通座閥 DN3 PN100

工作壓力： 100bar

公稱尺寸： DN3

方式： 2/2

類型：直動式座閥

德國hauhinco 2-2通座閥 DN3 PN1000

工作壓力： 1000bar

公稱尺寸： DN3

方式： 2/2

類型：直動式座閥

德國hauhinco 2-2通座閥 DN3 PN320

工作壓力： 320bar

公稱尺寸： DN3

方式： 2/2

類型：直動式座閥

德國hauhinco 2-2通座閥 DN3 PN320

工作壓力： 320bar

公稱尺寸： DN6

方式： 2/2

類型：直動式座閥

德國hauhinco 2-2通座閥 DN3 PN320 EX

工作壓力： 320bar

公稱尺寸： DN3

方式： 2/2

類型：直動式座閥
