HYDROKOMP旋轉杠桿夾緊油缸，特別適用于夾緊元件空間小的夾緊裝置
品牌介紹：
HYDROKOMP 成立于 1998 年，在黑森州穆克的兩個工廠設計、制造和銷售各種液壓元件、聯軸器和夾緊技術。

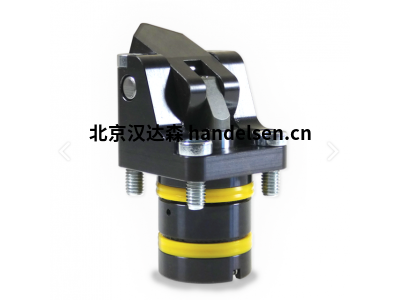

旋轉杠桿夾緊油缸
描述：
旋轉杠桿夾緊油缸特別適用于夾緊元件安裝空間很小的夾緊裝置。旋轉桿夾緊油缸的設計和緊湊設計為各種安裝條件提供了靈活的解決方案。液壓旋轉桿夾具有單作用和雙作用兩種。它們用于夾緊裝置，其供油是通過鉆孔通道進行的。線性行程按比例用于在夾緊桿中旋轉，從而固定工件。為了放松，夾緊桿向后擺動，以便工件可以在不碰撞的情況下被移除。
不同長度的標準鋼制夾桿也可以作為附件訂購。旋轉杠桿夾緊油缸也可以配備單獨的夾緊桿。夾緊力取決于夾緊桿的長度。有關這方面的信息可在數據手冊中找到。
特征：
緊湊、部分可伸縮的外殼
廣泛的安裝選項
輕松裝卸設備
夾緊桿可針對工件進行優化
提供感應式或氣動位置控制
提供標準氣缸和特殊氣缸
條件：
夾緊桿連接到活塞桿。在單作用旋轉杠桿夾具的情況下，夾緊桿通過彈簧縮回打開。在雙作用旋轉杠桿夾具的情況下，這是由壓力介質完成的。安裝旋轉桿夾緊油缸時，法蘭表面應調整到工件的高度。夾緊點應處于水平位置。因此，盡管夾緊行程較短，但工件公差仍可得到最佳補償。氣缸適用于任何安裝位置。對于液壓版本，我們建議使用符合DIN 51524（HL，HLP）的液壓油作為壓力介質。
安全：
旋轉杠桿夾緊油缸可以產生很大的力。工件和夾具的設計必須能夠承受這種載荷。在操作過程中有壓碎的風險。因此，必須遵守事故預防條例。必須定期檢查旋轉桿夾緊油缸是否有污染，并在必要時進行清潔。
個性研究：
多重夾緊裝置
帶雙作用旋轉桿夾具的液壓多夾緊裝置。進行雙面加工，甚至通過夾具板。
每個夾緊套的六個夾緊元件通過接通閥依次夾緊三個元件。 夾具裝有機器人，機器人也可以定位工件，從而確保無碰撞夾緊。
技術數據：
工作壓力：最大。400 巴（液壓），12 巴（氣動）
作用方式：單作用或雙作用
結構變體：用于液壓或氣動
活塞直徑：12、16、20、25、32、40 或 50 mm
張緊力：從 1 bar 時的 1.100 kN 到 95 bar 時的 400 kN
連接：鉆孔通道
型號示例：
HYDROKOMP DHSP-EHS-012-001
HYDROKOMP DHSP-EHS-016-001
HYDROKOMP DHSP-EHS-020-001
HYDROKOMP DHSP-EHS-025-001
HYDROKOMP DHSP-EHS-032-001
HYDROKOMP DHSP-EHS-040-001
HYDROKOMP DHSP-EHS-050-001
HYDROKOMP DHSP-DHS-012-001
HYDROKOMP DHSP-DHS-016-001
HYDROKOMP DHSP-DHS-020-001
HYDROKOMP DHSP-DHS-025-001
HYDROKOMP DHSP-DHS-032-001
HYDROKOMP DHSP-DHS-040-001
HYDROKOMP DHSP-DHS-050-001
HYDROKOMP DHSP-DPA-012-001
HYDROKOMP DHSP-DPA-016-001
HYDROKOMP DHSP-DPA-020-001
HYDROKOMP DHSP-DPA-025-001
HYDROKOMP DHSP-DPA-032-001
HYDROKOMP DHSP-DPA-040-001
HYDROKOMP DHSP-DPA-050-001
