MBS互感器ASK 105.6:
瑗緣ww

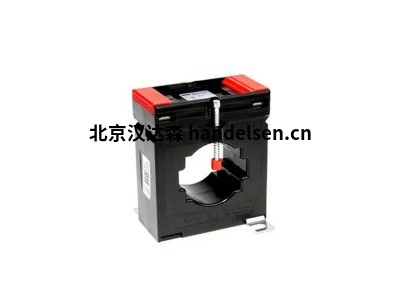

插入式電流互感器初級額定電流為600 A時很高可達3000 A，二次額定電流5 A或1 A（可選2 A），精度0.2S級，0.5和1（可選的0.2級和0.5秒）。

電力系統為了傳輸電能，往往采用交流電壓、大電流回路把電力送往用戶，無法用儀表進行直接測量。互感器的作用，就是將交流電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，同時為繼電保護和自動裝置提供電源。電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量?jī)x表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量?jī)x表、保護裝置等互相連接。互感器與測量?jī)x表和計量裝置配合，可以測量一次系統的電壓、電流和電能；與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制。互感器性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。



參數：

精度等級：1A

初級電流：3000A

標稱額定頻率：50Hz

絕緣等級：E

初級導體100×55mm

圓導體直徑55mm

寬度129mm

高度 167mm

深度 78mm

工作溫度范圍：-5℃<T<+ 40°C

存儲溫度范圍：-25°C<T<+ 40°C
