FUNKE換熱器CCFA應用參數介紹
王新宇
QQ：2668476640
手機：13390167995
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk8@handelsen.cn |
 |
 |
德國風凱換熱器設備制造有限公司(FUNKE WÃrmeaustauscher Apparatebau GmbH)創立于1974年，創始人是Karl-Heinz FUNKE先生，40多年來FUNKE始終致力于工業用優質換熱器的開發與生產，能夠?yàn)楦黝愵I(lǐng)域提供佳的熱力學設計方案(包括:工藝計算、熱力計算、強度計算、振動分析)，還能生產符合FDA標準的安全換熱器或滅菌設備，為醫藥與食品行業的需求提供服務。

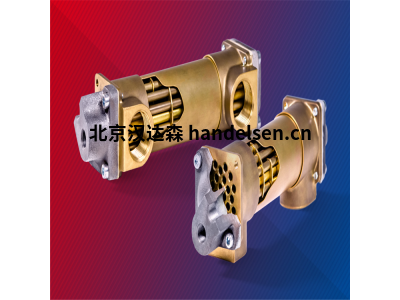

CCFA(SSCFA的不銹鋼版本)換熱器是成熟產品BCF的改進版,用于氣體冷卻器。
CCFA采用固定管板形式，只有管側單通的設計形式(氣體流經管程),因此它可以很方便地與氣體管道連接。
冷卻水被設計在殼程，其流動方向與氣體流動方向相反。有立式和臥式安裝形式可供選擇。如氣體冷卻過程中有冷凝情況存在,則需在換熱器的氣體出口處設置一冷凝液分離器(螺旋氣液分離器)。此時需要注意選擇合適的裝配位置。
應用
此類換熱器作為空氣或氣體冷卻器,適用范圍相當廣泛和多樣。例如,可以用來作為壓縮機的級間冷卻器或后冷器，同樣也可以單獨使用,如提供干燥和冷卻后的壓縮氣體。此外，還可以用合適的熱介質對氣體進行預熱。
參數：
換熱管：1.4571(不銹鋼)
管板：P 265 GH(碳鋼)
折流板：1.4571(不銹鋼)
殼體：St35.81(碳鋼)
支座：S235JRG2(碳鋼)瑗緣ww王王
涂層：淡藍色，勞爾色卡5012
殼程：16 bar
管程：10 bar
編號：
SWF/P
SSWF/P
CCFA
SSCFA
FP14-43-1-NH、TPL00-L-22-22、FP10-27-1-EH、FP10-27-1-EH、GPLB25-10-H-30.
0.0807.2.96-0337/09、200532712200、C2001703-6-1weg、FP14-81-1-NH、FP205-95-1-NH、FPDW16-
31-1-NH、FP22-27-1-NH、BCF303-B33-4Weg、TPL01-K-18-11
