behlke高壓二極管開關FDA 100-75

behlke MOSFET開關和續流二極管

通常為本征MOSFET開關二極管的正向電壓 低于外部快速續流二極管的正向電壓。 為了使反向電流安全地遠離本征電流

二極管 有必要串聯一個所謂的“阻斷二極管” 到MOSFET開關。因此，我們始終建議使用這個額外的 MOSFET開關時

的阻斷二極管應通過快速保護 續流二極管。阻斷二極管必須至少具有峰值 開關的電流能力。保持電壓不臨界且

必須僅高于本征電壓之間的正向電壓差 二極管和續流二極管。差值通常在十伏左右， 在情況下，一些數百伏

（大型MOSFET堆棧和極 高峰值電流）。足夠的阻斷二極管可作為單個 部分組件或作為 BEHLKE FDA 二極管的集

成部件組件 （集成阻斷二極管，選件 IBD 和 IBD-C）。

behlke 定制高壓二極管

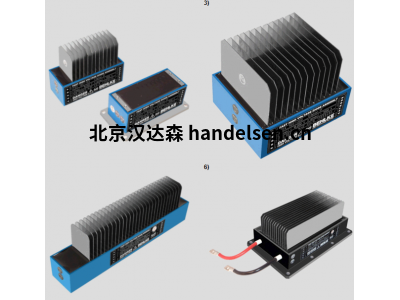

我們制造 200 kV 之間的每個定制高壓二極管組件 保持電壓和 100 kA 峰值電流，列出任何冷卻選項 下面

產品編號

型號包含有關電壓、電流和導通行為的編碼信息。 首位數字代表電壓（以 kV 為單位），最后一位數字代表 破折

號表示拓撲結構（0 = 標準阻斷二極管，1 = 帶 集成阻斷二極管）。破折號后的數字表示電流（以安培為單位） x10。

特殊功能由第二個破折號后的字母編碼。例 美國食品藥品監督管理局（FDA 60-180： FDA = 快速二極管組件，

6 = 6 kV，0 = 標準，180 = 1800 安培 。

特點

● 用于高溫超導固態開關的續流二極管 與感性負載相結合

● 軟恢復特性

● 高峰值電流能力

● 極低電感

● 恢復時間短

behlke FDA 100-75技術參數

尺寸[mm3] 84 x 35 x 30

電壓[kV] 10

電流[A] 750

最大連續功耗 10w

溫度范圍 -50...+85℃

恢復時間 60ns

重量 140g

型號

FDA 100-75

FDA 100-150

FDA 160-75

FDA 160-150

FDA 200-75

FDA 200-150

FDA 240-75

FDA 240-150

FDA 300-75

FDA 300-150

FDA 320-75

FDA 320-150
