staubli多聯軸器SPC用于閥針式澆口氣缸

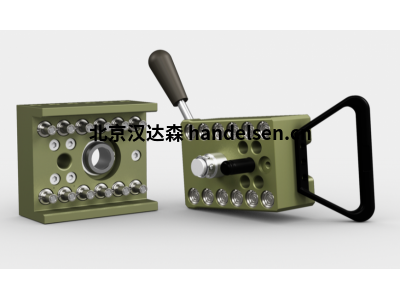

用于順序注射SPC的手動多聯軸器板

SPC手動印版專為順序注射而設計，可確保對順序注射噴嘴的打開和關閉進行優化控制。緊湊的設計允許輕松集成到

模具上，可以通過側面的剛性管連接電路，或直接在固定板的底部連接電路。

安全功能可防止誤接，防溢平面技術可防止污染工作區域和流體。通過滿足順序注射應用的所有要求，這些板是

可靠和高效的解決方案。

應用

用于閥針式澆口氣缸的液壓控制和順序注射回路的閉合的集中供應。

技術規格

公稱直徑 （mm）： 從 03 到 05

最大工作壓力：100 bar （1,450 PSI）

流體 液壓油

其他功能 接近傳感器可作為選件提供

流量 81/min

噴嘴開啟時間 0.15s

優勢

高效、快速

安全快速的連接和斷開，只需簡單地轉動操縱桿。

在非常小的尺寸內結合最佳流量和出色的耐壓性能的耐用性能

緊湊型設計

使用0接口和安裝在口袋中的聯合，以減少他們的空間需求到限度。

艱難的設計

帶有齊平安裝的部件(插頭、插座和鎖定系統)，以防止在操作時損壞的風險

通過以下方式提供最佳安全性:

僅在一個位置連接，防止電路反轉造成任何錯誤的危險

堅固的球鎖，加上一個帶可拆卸手柄的安全鎖緊系統，

鍵控系統避免了在同一模具上使用多個板的情況下的任何交叉連接。接近傳感器可作為一個

兩個型號上的選項。

模具側電路連接

由剛性管側或直接向板的下側延伸。

型號

SPC 203.12

SPC 205.12

SPC 205.16
