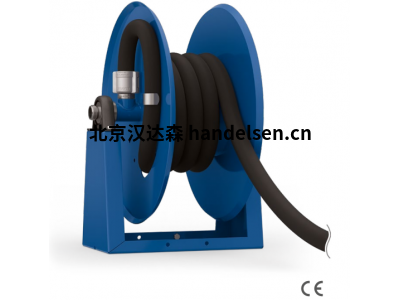

elaflex軟管卷盤 HR ML M 25 L50

設計

ELAFLEX軟管卷盤由我們自己生產，并作為一個完整的包提供，包括。軟管、接頭和噴嘴。

軟管卷盤模塊化生產線M用于最大收縮50米的Elaflex軟管。DN25.

它可以提供不同的復卷系統(手動，電動，液壓和氣動)，耐磨材料和旋轉接頭。

OUT接頭位于防爆片外部，為滾筒提供更多的空間來分配軟管層。

應用

適用于各種介質，如汽油、柴油、航空燃料、尿素溶液(AdBlue)、洗滌劑、溶劑、油、水、氣體等。

例如:Slimline'SL25與ZVA25適用于帶電機倒帶的油罐車。

標準版本提供封閉式磁盤

材料

框架提供聚醋粉末涂層碳鋼抗紫外線(根據要求:電泳處理或鍍鋅)或不銹鋼(AISI304或AISI316L)。

濕式部件可采用碳鋼或不銹鋼(AlSI304或AlSI316L)。

旋轉接頭采用鍍鋅碳鋼、黃銅或不銹鋼 (AISI303AISI316L)，呈90°或直形)。

工作壓力可達200bar

溫度范圍-40至+120攝氏度

技術參數

軟管長度 50 m

軟管公稱直徑 DN 25

連接 1“ bsp 公/1“ bsp 母

滾筒直徑 194 mm

圓盤直徑 490mm

磁盤之間的距離 580mm

尺寸 660x490x545mm

編號 HR ML M 25 L50

配件

旋轉接頭

90旋轉接頭（1）

DN1“可提供鍍鋅碳鋼或不銹鋼AISI303或黃銅

直回轉接頭（2）

DN1“可提供鍍鋅碳鋼或不銹鋼AISI316L

倒帶系統

手動(3)

帶橫向手柄

直接驅動

選項

機械鎖

摩擦斷裂

液壓回卷器 (4)

帶操作桿和液壓鎖的液壓馬達

直接驅動

可選配件

速度控制套件

三相電復卷機(5)

電動機230/400V

直接驅動

控制面板套件

帶有遠程控制的控制面板套件單相逆變器套件

根據要求:

ATEX 2GD或3GD

型號

HR ML M 25 L20

HR ML M 25 L30

HR ML M 25 L40

HR ML M 25 L50
