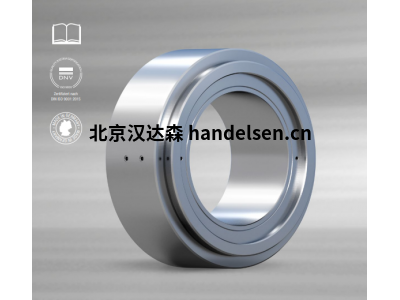

stuewe熱縮盤HYD 12采用液壓鎖緊

HYD型液壓收縮盤的原理與HSD型機械收縮盤相同。由于采用液壓鎖緊，與HSD型機械收縮盤相比，只需

要一小部分的組裝和拆卸時間。

應用說明

液壓收縮盤HYD型是基于與HSD型機械收縮盤相同的原理。與機械式HSD相比，液壓張緊只需要很短的時間

即可完成安裝和拆卸。

使用領域

傳動系統技術

破碎設備

攪拌混合設備

測量和測試設備

輸送設備

風力發電機

技術參數

HYD  12

軸徑 90 - 680 mm

傳遞扭矩 16 - 6211 kNm

HYD 22

軸徑 50 - 860 mm

傳遞扭矩 2,7 - 12349 kNm

結構

1內圈

2外圈

3支撐環

4安全螺母

5輪轂

6 外殼

所有類型都可以通過鋅和鎳涂層或具有適當腐蝕防護等級的油漆來保護其免受環境影響。我們既能獲

得符合RAL顏色范圍的所需顏色，又能獲得符合NSF H1標準的潤滑劑產品。

安裝和注意

STUWE HYD12收縮盤可隨時安裝。壓力室裝有液壓油。

在第一次張緊之前，收縮盤不得拆卸。

在安裝機器軸之前，不要擰緊收縮盤。

在安裝收縮閥瓣的區域對輪毅孔和軸表面進行脫脂。

使用干凈的抹布和溶劑。

輪毅的外表面可以涂上潤滑油。

收縮盤必須在其整個寬度上與毅接觸。

安裝軸或將帶有收縮盤的輪滑到軸上。

拆下“T”和“HP”接頭上的螺塞。

將高壓泵連接到標記為的連接上“HP”和低壓泵到標記為“T”的接頭

型號

HYD 125 - 12

HYD 140 - 12

HYD 155 - 12

HYD 165 - 12

HYD 175 - 12

HYD 185 - 12

HYD 200 - 12

HYD 220 - 12

HYD 240 - 12

HYD 260 - 12

HYD 280 - 12

stuewe熱縮盤HYD 12采用液壓鎖緊
