技術數據

額定壓力：160 巴（16 兆帕）

靜態測試壓力：240 巴（24 兆帕）

活塞直徑： 25-200 毫米

面積比 j：1.4 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件類型

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

液壓標準氣缸 ZBD 1611

ND 160 bar (16MPa)

ISO 6020/1, VW 39D920

STORZ 液壓缸系列 ZBD 1611 公稱壓力為 160 bar，符合 ISO 6020/1 和 VW 39D920 標準。

符合 ISO 6020/1 和 VW 39D920 標準。

固定尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋的規定確保了這些液壓缸的國際互換性。

這些液壓缸具有國際互換性。

帶和不帶末端位置緩沖裝置的液壓缸具有相同的安裝尺寸。

每個活塞直徑有兩個活塞桿直徑作為標準配置。

(相應的面積比 J

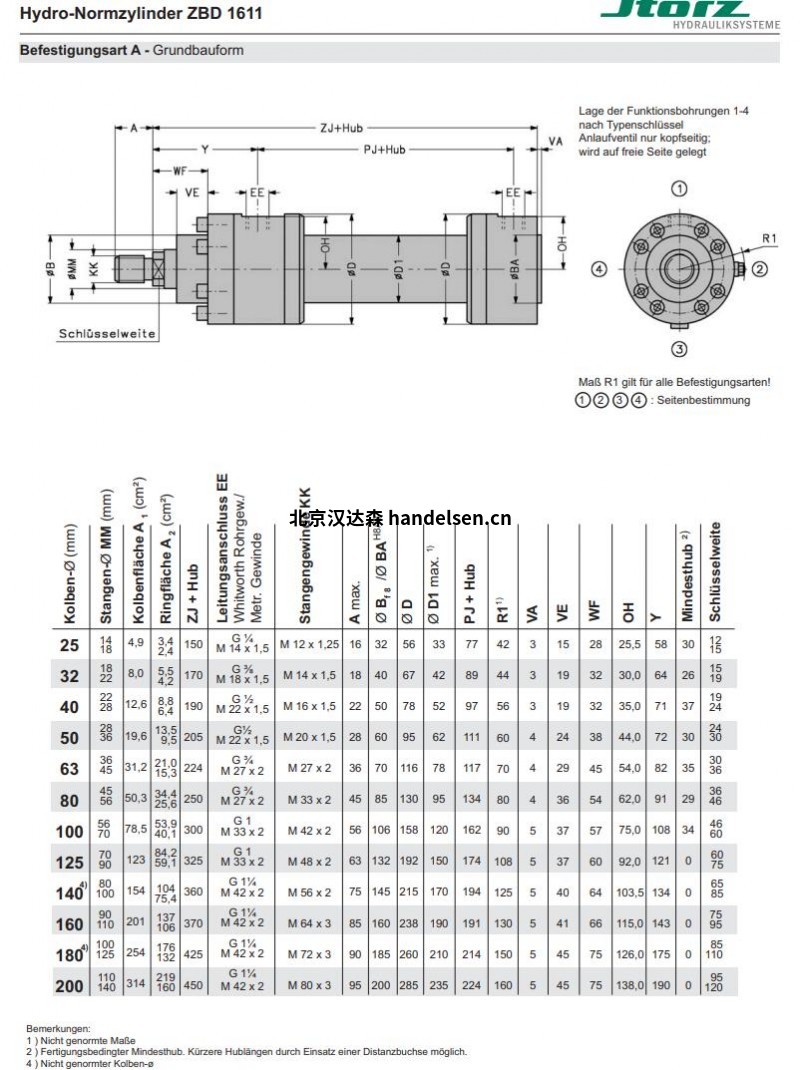

備注

非標準化尺寸

與生產有關的最小行程。使用間隔襯套可縮短沖程長度。

非標準活塞 ø

液壓缸符合 DIN、ISO 標準

ZBD 1611 - 標準液壓缸 (ISO 6020/1) - 公稱壓力 160 bar (16 MPa)

了解更多 STORZ ZBD 1611 系列液壓缸公稱壓力為 160 巴，符合 ISO 6020/1 和 VW 39D920 標準。

由于定義了安裝尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋，因此具有國際互換性

帶末端位置阻尼和不帶末端位置阻尼的氣缸具有相同的安裝尺寸

每個活塞直徑標準配置兩個活塞桿直徑（相應的面積比 j=1.4 和 j=2）

管路連接、通風口和節流螺桿的位置可自由配置

標準配置 8 種標準化安裝類型和 6 種密封形式
