說明

材料

鋅壓鑄手柄 DIN EN 12844。

鋼部件等級 5.8。

款式

粉末涂層或高光鍍鉻手柄

鋼件經藍色鈍化處理。

備注：

標準顏色為

黑色緞面、橙色 RAL 2004、銀色金屬、高光鉻酸鹽。

當 L ≥ 60 mm 時，螺紋長度為 60 mm。

根據要求提供：

其他螺紋、顏色和特殊型號。

尺寸 "H1 "可提供其他長度，但需額外收費。

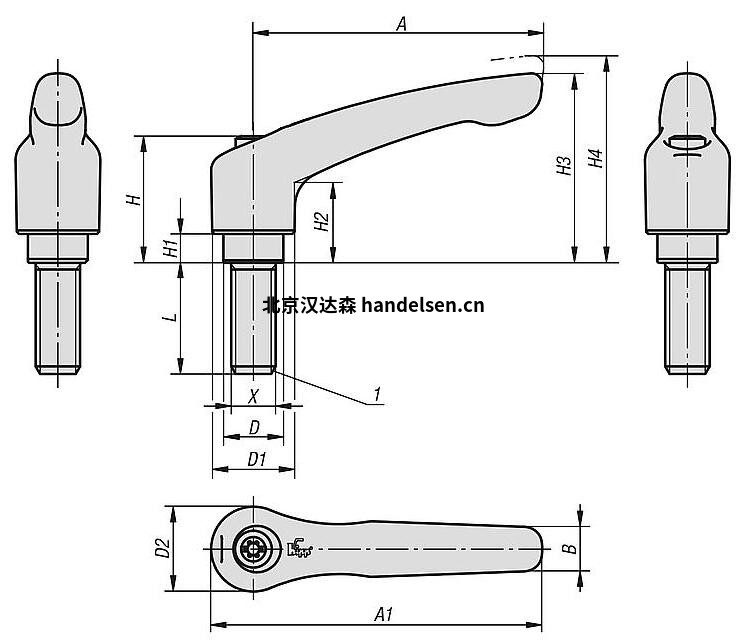

圖紙參考：

1) 平頭 DIN EN ISO 4753

特殊功能：

RoHS

K1659

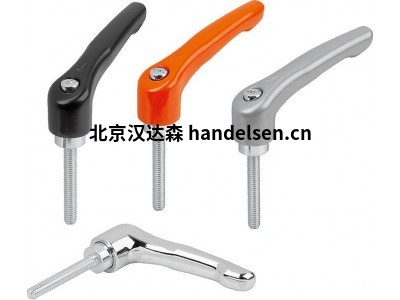

可調節手柄，壓鑄鋅，帶外螺紋，螺紋插件為藍色鈍化鋼

手柄材料

鑄鋅

鑄鋅是最常用的手柄材料，重量輕、強度高且不易生銹。鑄鋅手柄經過粉末噴涂，一般有五種表面處理可供選擇：黑色、橙色、紅色、銀色和鍍鉻。對于想要不銹鋼外觀但又不需要不銹鋼性能的人來說，鍍鉻表面處理是一種極佳的選擇。

鋼質

現代設計風格的鋼制手柄比鑄鋅更堅固，但比不銹鋼更經濟。非常適合不接觸水的重型應用。紅色或黑色啞光涂層。

不銹鋼

不銹鋼手柄堅固耐用、美觀大方，是食品加工、醫療、戶外和其他挑戰性環境的理想選擇。

帶外螺紋的可調節手柄

訂購號 主色

顏色

表面處理

機身

尺寸 X D1 D2 H H1 H2 H3 H4 A A1 B 齒數

齒數

L

K1659.0041X10 黑色 RAL 9005 涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 10

K1659.0041X15 漆黑色 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 15

K1659.0041X20 漆黑色 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 20

K1659.0041X25 漆黑色 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 25

K1659.0041X30 黑色噴漆 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 30

K1659.0041X35 漆黑色 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 35

K1659.0041X40 漆黑色 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 40

K1659.0041X45 黑色噴漆 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 45

K1659.0041X50 黑色噴漆 RAL 9005 磨砂表面 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 50

K1659.0042X10 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 10

K1659.0042X15 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 15

K1659.0042X20 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 20

K1659.0042X25 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 25

K1659.0042X30 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 30

K1659.0042X35 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 35

K1659.0042X40 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 40

K1659.0042X45 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 45

K1659.0042X50 橙色 RAL 2004 粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 50

K1659.0043X10 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 10

K1659.0043X15 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 15

K1659.0043X20 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 20

K1659.0043X25 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 25

K1659.0043X30 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 30

K1659.0043X35 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 35

K1659.0043X40 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 40

K1659.0043X45 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 45

K1659.0043X50 銀色金屬粉末涂層 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 50

K1659.0046X10 銀色高光鍍鉻 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 10

K1659.0046X15 銀色高光鍍鉻 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 15

K1659.0046X20 銀色高光鍍鉻 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 20

K1659.0046X25 銀色高光鍍鉻 0 M4 10 13 14 24,5 4 14,5 30 33 30 37 7 16 25
