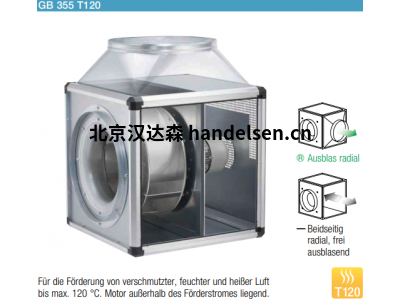

箱式風扇 GBD 355/4/4

Gigabox 包括配件和彈性袖口，3 相可調 400V-50Hz



商品編號05512



性能

立方體通風箱在壓力側和吸入側帶有低損耗管道連接噴嘴，包括可防止結構噪聲的柔性套管和可變可用的外殼面板，以最佳地適應結構條件。標配起重機吊鉤，易于定位。 由空心鋁型材制成的自支撐外殼框架結構。雙壁，20 mm 厚的側板，由鍍鋅鋼板制成，隔音隔熱，襯有不燃礦棉。外殼面板可以用防風雨格柵和冷凝水盤等附件代替。其他配件、壁掛支架和防風雨屋頂可以根據需要安裝在內部和外部。 高性能徑向葉輪，鍍鋅鋼盤上帶有向后彎曲的塑料葉片，直接驅動。由于與電機一起進行動態平衡，因此運行無振動，符合 DIN ISO 1940 T.1 質量等級 6.3。 由三相外轉子電機驅動，星形/三角形雙速電路，封閉式免維護設計，通過降壓調速，或可由帶有全極正弦波濾波器的Helios變頻器控制，接線端子上內置熱觸點引出，密封，低噪音滾珠軸承，可長期潤滑。與設備中集成的接線盒的電源連接 （IP54）。





規格；



一般信息

品：            05512

項目類型： GBD 355/4/4型

氣流自由吹： 3100 立方米/小時

最大空氣噪聲 （LWA）： 69分貝（A）

操縱：            變壓器/電氣/變頻器

額定轉速： 1230 / 1405 分鐘-1

極數：        4

電壓：          400 / 400 V ， 3 相 ， 50 Hz

不受管制的電力： 0.41 / 0.75 安

額定功率： 0.25 / 0.34 千瓦

血型。輸送機溫度調節： 55 攝氏度

血型。輸送機溫度不受調節： 55 攝氏度

隔音：                 √

防護等級 IP： 54

絕緣等級： F

連接DN：          355 毫米

重量：        35 千克

接線圖編號： 867

噪音信息

空氣噪音          46 m 時為 4 dB（A）

外殼輻射          4 m 時為 34 dB（A）
