K1599

可調節手柄，壓鑄鋅，帶外螺紋和夾緊力增強器，黑色氧化鋼螺紋插件

現代設計風格

現代設計風格的手柄符合人體工程學，握感舒適，是最受歡迎的可調式手柄。由于手柄末端呈流線型，因此有時也被稱為水滴形手柄。

螺紋尺寸

KIPP 現代設計風格可調節手柄有多種螺紋可供選擇：

英制或公制

內螺紋或外螺紋

鋼或不銹鋼螺紋部件

手柄尺寸

每種手柄類型都有不同的手柄尺寸，因此您可以選擇適合您應用的手柄。

由于采用模塊化結構，可提供多種特殊設計。

材料

鋅壓鑄手柄 DIN EN 12844。

鋼件等級 5.8。

型號：

粉末涂層或高光三價鈍化處理的手柄

鋼部件，黑色氧化處理。

軸向滾針軸承，帶經過硬化和研磨的止推墊圈。

備注

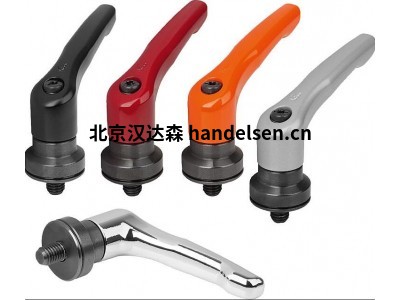

標準顏色為

黑色緞面、橙色 RAL 2004、寶石紅色 RAL 3003、金屬銀、高光鉻酸鹽。

操作類型：

在默認位置，手柄通過齒環與螺紋插件嚙合。抬起手柄，手柄可以重新定位，并在彈簧力的作用下重新與齒環嚙合。

應用：

機械、設備和工廠建設、康復領域。

裝配：

優點

在擰緊扭矩不變的情況下，夾緊力顯著增加。

高質量軸向滾針軸承，具有高額定載荷和長使用壽命。

部件表面受到固定下環的保護。

根據要求提供：

其他顏色和螺紋長度。

參考圖紙：

1) 平面點 DIN EN ISO 4753

特殊功能：

RoHS

產品描述

產品描述

通過使用集成夾緊力增強器的可調節手柄，夾緊力可比標準可調節手柄提高 75%。

此外，手部力量有限的人員（如康復人員）也可以使用該產品，以較小的力量獲得相當?shù)膴A緊力。松開可調節手柄所需的力氣也更小。

夾緊力的增加是通過內置滾針止推軸承實現的，該軸承在夾緊過程中會在剛性接觸面上產生極低的表面摩擦力。淬硬止推墊圈可承受高夾緊力，而軸承的高額定負載可保證較長的使用壽命。

大而固定的接觸面為被夾緊部件提供永久保護。不再需要墊圈。
