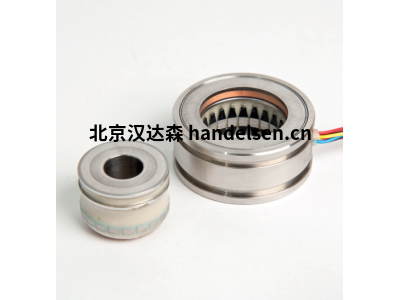

LTN旋轉變壓器RE-15-1-A15用于轉換電壓信號

旋轉變壓器可將旋轉系統的角位置量，轉換為兩個絕對電壓信號。

旋轉變壓器的使用

旋轉變壓器是除光學旋轉編碼器之外，常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，

轉換為兩個絕對電壓信號。這樣，角位置量可以采用絕對值式方式表示。

今天的旋轉變壓器解決方案，通常是無刷結構；轉子的信息通過感應線圈傳遞。與旋轉或增量編碼器不同，

旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。

旋轉變壓器多用于控制技術，例如伺服電機驅動器，定位驅動器和集成控制電機的設備。對于這類系統來說，

系統的穩健性和可靠性至關重要。我們的無刷旋轉變壓器無磨損運行，即使在惡劣的環境條件（例如極限溫度）

下也是安全可靠的。

此外，我們也可提供模擬信號數字轉換電路。例如，可以將旋轉變壓器模擬信號轉為旋轉編碼器輸出信號。

類型

極對 1

變換比 0,5 ±10%

輸入電流 58 mA

相移 8° ±3°

準確性 ± 10'

空電壓 ≤ 30 mV

工作溫度 -55 °C ... +155 °C

允許速度 ≤ 20.000 rpm

沖擊 1.000 m/s2

振動 ≤ 500 m/s2

型號

RE-15-1-A15

RE-15-3-D04

RE-15-4-D04

RE-15-1-K01
