智能溫度變送器 LI-24ALW

 輸出信號 4...20mA + HART 協議

 電隔離（輸入、輸出）

 可編程傳感器類型

 可編程測量范圍

 電阻溫度計的負載電阻補償

 傳感器冷端補償

 自動診斷系統

 本質安全證書（ATEX、IECEx）

應用和功能

溫度變送器 LI-24ALW 適用于將熱電偶傳感器的溫度或電壓電阻轉換為標準電流信號 4-20mA

熱電偶傳感器的電阻或電壓轉換為 4-20mA 標準電流信號。變送器有兩個獨立通道，可以

測量溫差、平均值、冗余平均值、最大或最小溫度。

變送器具有環境溫度影響補償和熱電偶冷結補償功能。

使用內部/外部（Pt100）傳感器或恒溫。大部分參數，如：傳感器類型、測量范圍、電擊時的電流報警信號、溫度報警信號和溫度補償信號、

傳感器類型、測量范圍、電路斷路時的電流報警信號、輸出特性校正、用戶特性（60 點

特性（60 點）等大部分參數可通過帶有 HART/USB 轉換器的 PC 和 Aplisens RAPORT 2

配置軟件進行編程。根據要求，Aplisens 可以設置溫度變送器的參數，如測量范圍、

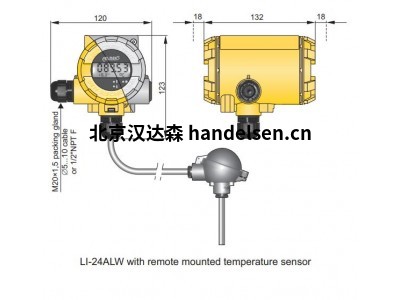

傳感器類型。溫度變送器 LI-24/ALW 專為現場使用而設計。LI-24ALW 可以

可與直接安裝在變送器外殼內的溫度傳感器或通過電纜連接的外部傳感器一起使用。

電纜連接的外部傳感器。

輸入信號類型和計量參數

熱電阻傳感器

熱電阻傳感器 2 線、3 線或 4 線連接

傳感器電流 ~250 µA

最大導線電阻 25

熱電偶

輸入阻抗 >10M

最大導線電阻 500（導線 + 熱電偶）

冷結補償 內部傳感器、

外部傳感器 Pt100、

恒定值

傳感器類型 基本量程

(FSO) 最小量程跨度 傳感器類型 基本量程

(FSO) 最小量程跨度

°C K °C K

Pt100 -200÷850 10 B 500÷1820 50

Pt200 -200÷850 10 E -150÷1000 50

Pt500 -200÷850 10 J -210÷1200 50

Pt1000 -200÷266 10 K -150÷1372 50

Ni100 -60÷180 10 N -150÷1300 50

Cu100 -50÷180 10 R 50÷1768 50

S 50÷1768 50

T -150÷400 50

電阻器（電阻器、電位器） Czujnik wewn?trzny CJC -25÷75 - 25÷75

電壓

  mV mV

測量范圍 1 0÷400 10 測量范圍 1 -10÷100 10

測量范圍 2 0÷2000 10 測量范圍 2 -100÷1000 10

智能溫度變送器

LI-24ALW

 輸出信號 4...20mA ，帶 Hart 協議

 電隔離（輸入、輸出）

 可編程傳感器類型

 可編程測量范圍

 熱電阻線補償

 熱電偶冷端補償

 自動診斷系統

 本質安全證書（ATEX、IECEx）

 防爆證書（ATEX、IECEx）

 安全等級 SIL2/SIL3
