品牌簡介：



Kendrion康德瑞恩是全球領先的、覆蓋全系列的制動解決方案供應商。工業制動器事業部為工業驅動系統、自動化領域提供永磁制動器、彈簧制動器、離合器和控制元件等

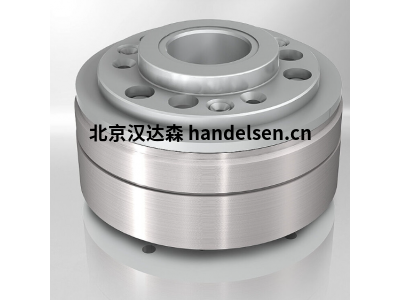

永磁制動器-- 高扭矩系列

功能特點



該產品結合了永磁制動器的知名特性--由于磁路的重新設計，它具有更多的優勢，如在相同的尺寸和功耗下具有更高的扭矩，在整個使用壽命中具有高扭矩的穩定性，以及更寬的溫度范圍。



工作原理



高扭矩永磁制動器是一款干式制動器。由永磁場產生的力來產生制動效果。為了消除制動作用力，永磁體的磁通量被一個交替的電磁場所抵消（電磁釋放系統）。銜鐵和軸套之間的零背隙連接確保了制動扭矩無背隙地傳遞到機器軸上（如電機軸），并可靠地釋放高扭矩制動器避免殘余扭矩產生。由于這些特點，高扭矩制動器是伺服電機應用的理想選擇。



制動器設計



電磁線圈被緊固地安裝在永磁制動器的內外圈之間，連接磁場線圈所需的引線在制動器上的規定位置出口，安裝在內外環法蘭之間的永磁體產生軸向的制動作用所需的磁場。銜鐵與軸套通過分段彈簧和鉚釘緊固件連接，以建立一個可軸向移動、防扭和無摩擦的連接，這確保了在水平或垂直制動過程中零殘余扭矩。高扭矩制動器的銜鐵和殼體之間的額定氣隙在制動器安裝過程中自動實現（例如通過裝配的公差配合）。軸套與機器軸（如電機軸）的連接方式防扭并實現軸向固定。永磁磁場吸引并拉動銜鐵與外環或內環摩擦接觸，產生制動作用。當直流電壓施加在高扭矩制動器線圈上時，交替的電磁場抵消了永磁場對銜鐵的作用力，在彈簧力的作用下制動器被釋放。除了分段彈簧施加的最小力，被制動的軸不受其他任何軸向力的影響。



特性一覽表；



√ 與傳統的永磁制動器相比，同等尺寸下具有更高的扭矩

√ 在整個使用壽命范圍內，扭矩的穩定性高；溫度范圍廣

√ -15°C至+120°C，可選-40°C





技術規格；



描述              數值

名義扭矩范圍 0,1 Nm - 300 Nm

電壓            DC 24 V

保護等級      IP 00

溫度范圍        -15 °C 至 +120 °C，可選 -40 °C



永磁制動器的應用；

電氣工具

風能



Kendrion 永磁制動器高扭矩系列，相同的尺寸和功耗下具有更高的扭矩
