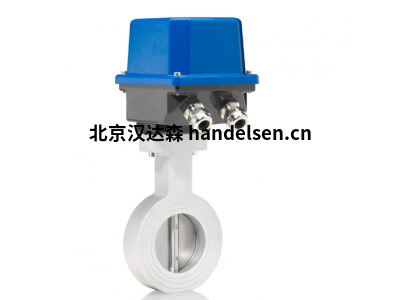

schimpf燃?xì)忾y SVG 65/50 D V B30

應用

SVG氣體體積控制閥用于調節氣體消耗裝置的氣體供應量。為了獲得更高的控制精度，

SVG控制閥可以減小公稱尺寸（減少一個或兩個公稱尺寸）。這消除了對減速器的需求。

所需的流量通過閥門位置設置，開啟角度在 0° 到 90° 之間。

蝶閥有一個平穩運行的圓盤。該閥瓣還可選配直通式密封系統，以減少閥門關閉時的最小體積流量。

外殼

鋁制或不銹鋼外殼

DN：40 至 DN 150，可減少 2 個標稱尺寸。

批準

根據歐盟法規 2016/426（氣體燃料燃燒器具法規）的歐盟型式檢驗證書

根據“燃?xì)馄骶撸▓?zhí)法）和雜項修訂條例，UKSI 2018：389（經 UKSI 2019：696 修訂）”的英國型式檢驗證書

氫

SVG氣體體積控制閥已經過TÜV南德意志集團工業服務有限公司的測試，

適用于天然氣-氫氣混合物以及氫氣作為流動介質。

技術規格

DN: 40 至 150，可減少 2 個公稱尺寸。

氣體類型： 適用于 1、2、3 類氣體和其他中性氣態介質。

外殼： 鋁或不銹鋼

軸： 不銹鋼

閥盤： 不銹鋼

螺栓（閥盤）： 不銹鋼

墊圈（閥盤）： 不銹鋼 鍍鋅鋼

螺塞： 不銹鋼

密封件：NBR 丁腈橡膠

工作壓力： 最大 50kpa

驅動適應性：方形主軸 9*9毫米，其他可根據要求提供

法蘭 EN 1092-1

環境溫度：-20 至 +70°C

介質溫度：-20 至 +70°C

定位速度： 5s/90°

?

可選附件

閥瓣

所有閥門的閥瓣都是擺動式的。為了降低閥門關閉時的最小流量，閥瓣

也可配置集成密封系統。

驅動器

所有閥門都配備了一個外部正方形，便于安裝Schimpf致動器或手柄。

通過可選的手柄，0°-90°的體積流量可以連續調節和固定。設定角度可以從刻度尺上讀出。

還可為其他執行器提供定制的軸端形式和適配器組。

外殼材料

所有閥門都有鋁制或不銹鋼外殼。

全長

所有帶鋁制外殼的閥門可選擇30mm和40mm的長度。所有帶不銹鋼外殼的閥門只能在

長度為30 mm的情況下使用。

接地保護

該閥可以在連接器上提供一個螺紋連接(M4)作為保護導體。

型號

SVG 40

SVG 50

SVG 65

SVG 80

SVG 100

SVG 125

SVG 150

schimpf燃?xì)忾y SVG 65/50 D V B30
