通過多年的太空專用材料經驗，Phytron專注于具有最小分子脫氣和高耐熱性的材料。這是在科學和醫學應用中獲得高真空質量和純測量結果的先決條件。步進電機特別適合在真空中精確定位，因為即使沒有靈敏的反饋傳感器，它們也可以精確定位。這意味著Phytron VSS/VSH步進電機也可以用于特別具有挑戰性的環境條件（輻射、低溫以及在太空中的改良形式）。由于步進電機不會產生抖動效應，因此該技術適用于光學儀器、反射鏡、天線

Phytron VSS/VSH系列在德國制造。你有特殊要求嗎？我們很樂意為您的應用開發量身定制的驅動器

技術細節

•兩相步進電機

•保持扭矩為3.4 mNm至13 Nm

•直徑19至125 mm

•標準步驟編號200

•1.8°時步進精度為5%

•工作電壓功率放大器尺寸19至57：70 VDC尺寸80至126：120 VDC

•排氣口，以避免氣體夾雜

選項

•VGPL精密行星齒輪或諧波傳動齒輪

•熱電偶類型KTC/鉑探頭Pt100

•分解器

•第二軸端

結構設計

通常，在較高的真空等級中，所有結構元件，如外殼、法蘭和軸，都是由不銹鋼制成的。后法蘭上的排氣孔也使

發動機的快速排氣和通風，并確保不會出現氣體夾雜。磁環的所有結構元件基本上都是耐腐蝕的。這也允許在正常環境中進行臨時處理。

抗輻射性

隨著真空等級的提高，電機被設計用于更高的輻射暴露，因此它們也可以在輻射源附近使用（例如在醫學和研究中）。雖然精細真空電機只能在劑量不超過10 J/kg的情況下安全使用，但超高壓電機可以在劑量不高于106 J/kg的條件下安全運行。如果發動機不是為輻射而設計的，不僅所有的絕緣層都會受到影響，尤其是粘合劑會使滾珠軸承的潤滑脂退化，變得堅韌，降低效率，最終堵塞發動機。

VSS 43.200.1,2-UHVG-4LP

額定電壓：70v

電流/相位輸入A：1.2

電阻/相位Ω：2.6

感應/相位mH：5.2

保持轉矩mNm ：235

保持力矩mNm: 7

轉子的質量慣性kg cm2：0.077

軸向載荷N：20

徑向載荷N：40

重量kg：0.52

步進電機VSS / VSH型號

VSS19

VSS20

VSS25

VSS26

VSS32

VSS33

VSS 42

VSS 43

VSS 52

VSS 56

VSS 57

VSH 80

VSH 100

VSH 126

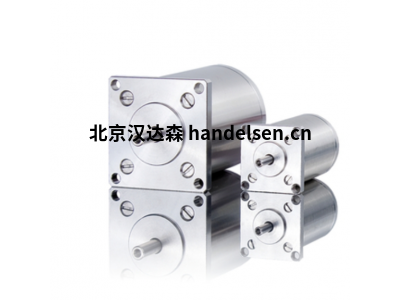

phytron步進電機VSS 43.200.1,2-UHVG-4LP
