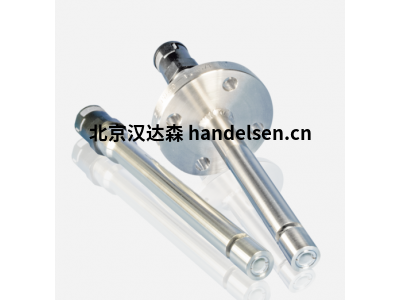

Hellma探頭Excalibur XP用于透射測量

Excalibur XP ：

用于透射測量的彈性體密封探頭。高精度單片測量頭提供非常高的透射率，可實現特別準確和可靠的測量結果。

特點

光透射浸沒式探頭

探針筒直徑 12 mm，20mm，25mm

配備單片測量頭，可實現高精度測量結果

Excalibur XP 12

技術參數

型號系列 Excalibur XP 12

測量原理 傳輸

外徑 12 毫米 |1/2 英寸

光程/焦距 2 毫米

路徑長度公差 石英表±0.01毫米，藍寶石±0.05毫米

光學材料 石英玻璃

探頭本體材料 不銹鋼 1.4571 （316Ti）

密封技術 Kalrez 6375

光譜范圍 近紅外

波長 紫外/可見光：石灰 210 nm - /Saphir 280 nm - 1100 nm;近紅外： 400 nm - 2300 nm

光纖連接 F-SMA 插座和 ATEX PMA 外殼 NW 23

連接 玻璃纖維芯 600 μm 和 NA 0.22，外殼：NW23

光纖技術 標準光纖

過程連接 不帶法蘭

探針筒 只有不銹鋼 1.4571 （316Ti） 適合世偉洛克

最大壓力 40 bar（300 級，RT 超壓，200 °C 時 31 bar，300 °C 時 27 bar，400 °C 時 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程長度

探針筒長度 不帶法蘭：浸入深度 + 10 mm，帶法蘭：浸入深度 + 50 mm

附加功能 沒有

溫度限制 最大 T 值：光纖連接器 150 °C（不帶延長光纖），Copex PMA 130 °C（ATEX 為 85 °C）

溫度 5 °C 至 180 °C

壓力 0 bar 至 40 bar

交貨 浸入式探頭、手冊、客戶圖紙、壓力測試證書、傳輸測試協議、運輸包裝

預計交貨時間 根據要求

貨號 PE2BQEZNAASL240N

Excalibur XP 20

技術參數

型號系列 Excalibur XP 20

測量原理 傳輸

外徑 20 毫米

光程/焦距 2 毫米

光程容差 石英表±0.01毫米，藍寶石±0.05毫米

光學材料 石英玻璃

探頭本體材料 不銹鋼 1.4571 （316Ti）

密封技術 Kalrez 6375

光譜范圍 近紅外

波長 紫外/可見光：石英 210 nm - /藍寶石 280 nm - 1100 nm;近紅外： 400 nm - 2300 nm

光纖連接 F-SMA 插座和 ATEX PMA 外殼 NW 23

連接 玻璃纖維芯 600 μm 和 NA 0.22，外殼：NW23

光纖技術 標準光纖

過程連接 不帶法蘭

探針筒 不適合世偉洛克

最大壓力 40 bar（300 級，RT 超壓，200 °C 時 31 bar，300 °C 時 27 bar，400 °C 時 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程長度

探針筒長度 不帶法蘭：浸入深度 + 10 mm，帶法蘭：浸入深度 + 50 mm

附加功能 沒有

溫度限制 最大 T 值：光纖連接器 150 °C（不帶延長光纖），Copex PMA 130 °C（ATEX 為 85 °C）

溫度 5 °C 至 180 °C

壓力 0 bar 至 40 bar

交貨 浸入式探頭、手冊、客戶圖紙、壓力測試證書、傳輸測試協議、運輸包裝

貨號 PE3BQEZNAASL240N

Excalibur XP 25

型號系列 Excalibur XP 25

測量原理 傳輸

外徑 25 毫米 |1寸

光程/焦距 2 毫米

光程容差 石英表±0.01毫米，藍寶石±0.05毫米

光學材料 石英玻璃

探頭本體材料 不銹鋼 1.4571 （316Ti）

密封技術 Kalrez 6375

光譜范圍 近紅外

波長 紫外/可見光：石英 210 nm - /藍寶石 280 nm - 1100 nm;近紅外：400 nm - 2300 nm）

光纖連接 F-SMA 插座和 ATEX PMA 外殼 NW 23

連接 玻璃纖維芯 600 μm 和 NA 0.22，外殼：NW23

光纖技術 標準光纖

過程連接 不帶法蘭

探針筒 不適合世偉洛克

最大壓力 40 bar（300 級，RT 超壓，200 °C 時 31 bar，300 °C 時 27 bar，400 °C 時 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程長度

探針筒長度 不帶法蘭：浸入深度 + 10 mm，帶法蘭：浸入深度 + 50 mm

附加功能 沒有

溫度限制 最大 T 值：光纖連接器 150 °C（不帶延長光纖），Copex PMA 130 °C（ATEX 為 85 °C）

溫度 5 °C 至 180 °C

壓力 0 bar 至 40 bar

交貨 浸入式探頭、手冊、客戶圖紙、壓力測試證書、傳輸測試協議、運輸包裝

預計交貨時間 根據要求

貨號 PE4BQEZNAASL240N

每單位價格 根據要求
