settima螺桿泵GR45 SMT16B 210L S2 AC28

SETTIMA 螺桿泵

SETTIMA 泵可靠、噪音低、成本低;無脈動運行，保證您的應用使用壽命長。

用途

SETTIMA 螺桿泵與外部或浸入式電機耦合在一起，運行安靜，無脈動。用于各種液壓應用和系統。

操作

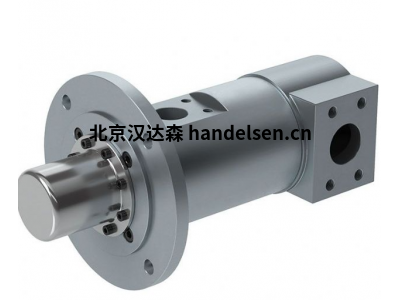

SETTIMA 的螺桿泵是采用軸流設計的容積式旋轉泵。只有三個活動部件。動力轉子是延伸到外殼外部的驅動部件。

惰輪螺釘實際上充當密封部件，并通過泵送的流體進行液壓轉動。驅動螺桿和惰輪螺桿之間只有一個滾動動作。

滾動動作消除了噪音和振動。

典型應用

潤滑服務（柴油發動機、渦輪機、壓縮機、齒輪和齒輪箱）。

密封油服務（壓縮機、發電機）。

動力液壓系統（壓力機、機床、工作機械、軋機、注塑機、傾卸設備、升降機、可變螺距設備）、

注塑機、傾卸設備、升降機、可變螺距螺旋槳、液壓絞車） 。

工業和航海領域的各種特殊應用

食品（巧克力、糖漿、植物油）

液壓調速器

煉油廠和汽油化工服務

冷卻

輸送服務

燃油燃燒器

設計參數

類型 干式 （SMT16B） 或浸沒式 （SMIT16B）

法蘭 ISO 3019/2 – IEC 標準（用于與電機的定向耦合）

連接 SAE 3000

可用型號 20 – 25 – 32 – 40 – 45 – 55 – 60 – 70 – 80 – 90 – 110

流量 從 8 到 3.200 L/min（在 2.950 rpm 時）

出口壓力 40 bar 連續 – 50 bar 間歇

入口壓力  最小 –0.7 / 最大 3 bar

粘性  從 4 到 3.000 mm2 /s

密封 NBR、FKM、FPM、EPDM – 根據要求提供

泵體（標準） 擠壓鋁合金、硬化鋼

泵體（特殊執行）鑄鐵、碳鋼不銹鋼、硬化鋼 。

螺絲（標準）  粗細螺桿用鋼，粗細螺桿用鑄鐵

環境溫度 從 -20° 到 +60°C

GR45 SMT16B 210L S2 AC28(B5)訂購號

泵類型（GR45 ）

干式或潛水式（SMT16B ）干式 / 外部，連續壓力40bar，峰值壓力50bar。

標稱流量（210L ）

高粘度標志（S2）250-500 cSt

空心軸型 /法蘭類型 （AC 28 B5）

SETTIMA螺桿泵常用型號：

GR70 SMT16B 800L

GR45 SMT16B 210L A

GR90S SMT16B 1.700L RF2 A HA

GR55 SMT16B 380L RF2 A HA

GR25 SMT16B 30L AC19 B5
