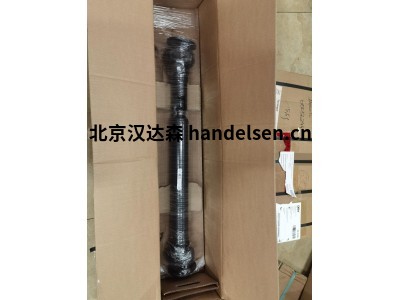

德國Elbe萬象傳動軸0.106.300.0001
0.106.300.0001
Elso編號:0106.300.0001
雙關節軸承
法蘭 65 4/6 B12
免維護
S=120 毫米黑色磨砂玻璃
Md Lim： 250 至 35.000 Nm
偏轉角度：最大 35°
執行：
DIN、交叉鋸齒、SAE 法蘭、輪轂或特殊連接
帶長度延長
無長度延長
萬向節
接頭中間軸
滾子或滾針軸承
ELBE 0.100 系列是德國 ELBE 集團生產的高性能萬向聯軸器，專為傳遞扭矩并補償軸間角度偏差而設計。
一、基本構造與工藝
核心組件
由鍛造叉部件、萬向節叉、滾針軸承、高精度管及特殊處理的花鍵組成。叉頭采用閉模鍛造工藝，高應力區域經熱處理優化，確保硬度與韌性的平衡；花鍵經輥軋硬化處理，顯著提升承載能力和耐磨性（對比傳統銑削工藝），并可涂覆塑料層降低滑動阻力。
連接方式
支持 DIN 標準法蘭（直徑 58–250mm）、SAE 標準法蘭（1100–1900 系列）以及輪轂連接，適配不同設備接口需求。
二、關鍵性能參數
參數類型 數值范圍 說明
扭矩容量 MdNom：適配選型 需結合工況動態計算
MdLim：250–35,000 Nm 瞬時極限扭矩（有限頻率）
最大偏轉角度 35° 滿足大角度補償需求
軸承類型 滾針/滾子軸承 保障高負載下的穩定性
三、產品優勢特點
結構強化技術：花鍵輥軋工藝避免晶粒流中斷，提升疲勞強度；關鍵部位熱處理延長使用壽命。
高適應性設計：提供無長度補償型（如對接軸式）、可伸縮型及雙萬向節配置，支持高達 42°–55° 的偏角應用（如操縱軸）。
定制化服務：支持非標法蘭與特殊扭矩/角度需求定制。
四、典型應用領域
主要服務于重載與高精度傳動場景：
工程機械：挖掘機、裝載機傳動系統
軌道交通：機車驅動軸
農業設備：收割機 PTO 傳動
特種車輛：礦用卡車、船舶推進系統
Elbe 0.100系列其他型號：
Elbe0.106.100
Elbe0.106.102
Elbe0.106.110
Elbe0.106.111
Elbe0.106.112
Elbe0.106.130
Elbe0.106.131
Elbe0.106.132
Elbe0.106.140
Elbe0.106.141
Elbe0.106.142
Elbe0.106.200
Elbe0.106.201
Elbe0.106.300
Elbe0.106.400
