一、產品概述

FCA過濾器殼體設計用于壓縮空氣和真空過濾器殼體，適用于中小流量和連接尺寸工作壓力等級為16巴和50巴，且不含具有侵蝕性的物質。

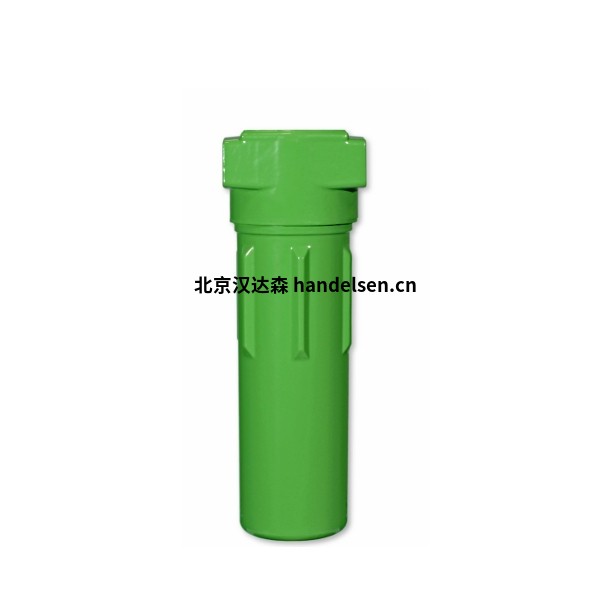

FCA螺紋過濾器帶有兩部分鋁制過濾器外殼，內部和外部具有雙重腐蝕保護。

FCA過濾器外殼采用高品質、耐腐蝕的鋁材，通過鑄造工藝(重力鑄造)制造。為了進行表面精整并增強耐抗性，所有過濾器外殼都必須經過不含六價鉻的鈍化處理，并通過抗沖擊和耐磨的粉末涂層完成表面處理，該涂層覆蓋在外殼的外側。

在將下濾器部件(濾器碗)擰入上濾器部件(濾器頭)時，對濾器殼體螺紋施加的扭矩會受到限位止點的限制。這可以防止螺紋被壓緊或承受過大的應力，即使在較長的使用周期后，殼體也能輕松用手打開。

每種 FCA 過濾器外殼都設計用于插入一個濾芯。這些外殼配有壓縮空氣進、出口，采用螺紋連接(連接尺寸取決于型號)以及一個冷凝水出口，采用G1/2螺紋連接(螺紋遵循 DIN259 標準)。型號 30-190還配有兩個G1/8螺紋連接口，結合兩個 M5 安裝孔，用于差壓監測和壓縮空氣純度監測。型號20-130 的過濾器外殼在過濾器頭部設有兩個貫穿孔，這些孔位于壓力腔室外，用于濾芯組合安裝或壁掛安裝(FAM 和

二、性能參數

過濾器類型：鋁制過濾器外殼(螺紋)

標稱體積流量：30-4.080 立方米/小時

最大工作壓力：16 巴(50 巴)

連接：G 1/4“-G 3”

材料：鋁

三、型號明細

FCA20

FCA25

FCA30

FCA50

FCA70

FCA90

FCA95

FCA110

FCA115

FCA120

FCA130

FCA140

FCA170

FCA180

FCA185

FCA190
