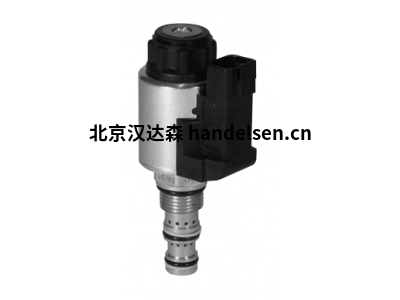

　　HYDAC比例閥PDB08P-01

　　先導式溢流閥，滑閥式

　　16 gpm(60 l / min)•5000 psi(350 bar)

　　描述

　　先導式旋入式閥芯，滑閥式，泄壓閥，用于

　　用作壓力限制裝置。該閥可以在

　　使用可變電輸入的指定范圍。壓力輸出成比例

　　直流電流輸入。

　　操作方式

　　PDB08P-01阻塞從端口1到端口2的流量，直到有足夠的壓力為止。

　　到達端口1以通過抵消電感應來打開先導級

　　電磁力。先導級打開，并允許從主機的后部流出

　　活塞至端口2。由此產生的壓力不平衡導致主閥芯移動

　　靠回位彈簧，并允許從端口1到端口2的流量。

　　電流增加將增加安全壓力設置。沒有電流

　　施加到電磁閥上時，閥門將在約75 psi下釋放。

　　特征

　　•在整個流量范圍內均具有出色的穩定性

　　•12和24伏比例防水線圈

　　•篩查先導孔以增強安全性

　　•手動優先選項

　　技術指標

　　端口2的最大工作壓力5000 psi(350 bar)

　　額定流量16 gpm(60 l / min)

　　最大先導流量3.75立方英寸/分鐘。 (0.5升/分鐘)

　　釋放壓力范圍

　　(0至最大控制電流)

　　75至870 psi(5至60 bar)

　　75至3300 psi(5至230 bar)

　　75至5000 psi(5至350 bar)

　　12VDC線圈的最大控制電流2.1安培(2.2歐姆)

　　1.05安培用于24VDC線圈(8.8歐姆)

　　抖動頻率160至250 Hz

　　抖動，最大控制電流的2-4%

　　典型的階躍響應時間ON：大約50 ms，OFF：大約50 ms。 30毫秒

　　重復性<=最大壓力范圍的1.5%

　　反轉范圍<=最大值的2%

　　響應靈敏度<=最大控制電流的1%

　　環境溫度范圍-4°至140°F(-20°至60°C)

　　流體工作溫度范圍-4°至248°F(-20°至120°C)

　　(有關溫度范圍以外的用途，請咨詢工廠。)

　　流體相容性礦物基或合成具有

　　潤滑性能

　　粘度50至2000 SUS(7.4至420 cSt)

　　過濾18/16/13或更清潔(根據ISO 4406)

　　與額定ß3≥200的過濾器一起使用。

　　安裝無方向限制

　　腔FC08-2(請參見線體和腔部分)

　　腔體工具粗加工：

　　裝訂器：

　　02580090

　　02580091

　　彈藥筒重量0.44磅(0.20公斤)

　　線圈重量0.42磅(0.19公斤)

　　彈藥筒材料具有硬化工作表面的鋼。

　　鍍鋅的裸露表面。

　　Buna N或Viton®O形圈，以及

　　PTFE支撐環。

　　線圈材料N類高溫電磁線

　　鋼殼，聚酰胺封裝

　　密封套件Buna-N

　　Viton®

　　FS082-N

　　FS082-V

　　貨號：03033920

　　編號：03031756
