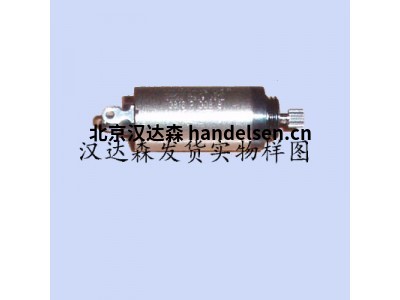

IEH2-4096和IEH3-4096系列編碼器由多部件磁環和角度傳感器 組成。磁環固定在電機轉子上。該角度傳感器集成了所有必要 的功能，例如霍爾傳感器、內插器和驅動級。傳感器磁鐵的模 擬信號由霍爾傳感器進行檢測，然后進行適當放大，再傳輸給 內插器。

內插器通過特殊的處理算法，將輸入信號轉化成高分辨率的編 碼器信號。由此編碼器可輸出兩個具有90 °e相位偏差的方形 波信號（可高達4096行每轉）以及一個額外的索引信號。

該編碼器與SR系列電機集成，僅使電機長度增加1.4毫米。

特點和優勢

• 高度緊湊的設計
• 分辨率高達每轉16384個信號邊沿 （相當于0.022°的角分辨率）
• 輸出處不需要上拉電阻，因為無開放的收集器輸出
• 對稱的切換信號邊沿，與CMOS和TTL兼容
• 根據編碼器類型可提供不同的分辨率標準交付，范圍為16至4096次脈沖
• 高質量信號
