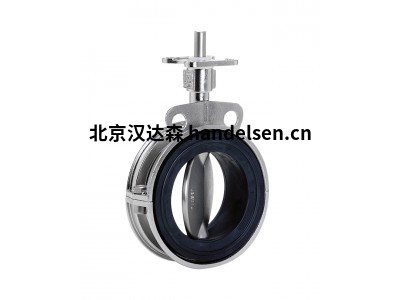

gefa德國軟密封蝶閥 K11系列安裝要求
安裝
清潔所有零件，檢查軸承，必要時更換。
將閥座壓入閥體。調整座椅，使座椅的鉆孔適合
與身體的鉆孔一起。
放入圓盤，用心軸調整。
安裝閥桿。
用螺釘/螺栓將閥瓣和閥桿安裝在一起。
僅適用于內襯圓盤：
安裝螺栓，完成整個閥門后，將附帶的橡膠備件與
膠和硫化它。
安裝上、下防塵環，將滑環和支撐環安裝在
底端。
安裝上滑環和調節環。
關閉閥門，然后按下并固定調節環。
放置座螺絲。
安裝執行器，多次移動圓盤并進行壓力測試。
儲存：碟片 15° 打開。
技術數據 對
夾式蝶閥，用于安裝在 EN 1092、PN 10/16、ASME 150 級法蘭之間。帶定心凸耳的兩件式不銹鋼閥體。與 KG9 基本系列的所有優點相一致，這種全不銹鋼版本適用于所有領域，這些領域也要求外部組件的無腐蝕使用。在食品/飲料行業和制藥領域，以及化學和海水應用領域都是如此。
尺寸DN 25 – DN 150
面對面尺寸DIN EN 558 line 20 API 609 表 1
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12 泄漏率 A
認證CE-Marking、TA Luft、FDA 批準、食品認證1935/2004，ATEX
行業和應用
水/污水
工程
食品工業
化工和石化行業
著色、清漆、染色工廠
