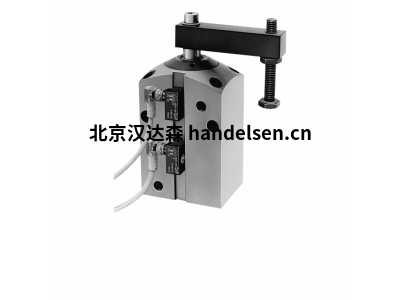

ROEMHELD氣動擺動夾鉗 (1873106)
塊型，雙作用
管螺紋連接
活塞 Ø 20 mm，活塞桿 Ø 8 mm
夾緊行程 7 mm，擺動行程 7.5 mm
擺動角 90° cw
應用
氣動擺動夾具用于只需要低夾緊力的應用。
安裝的磁性活塞允許監控夾緊和松開位置。
描述
當對元件加壓時，夾緊手臂擺動并降低 90° 到夾緊位置，然后下降到夾緊點。位置監控提供有關活塞位置的所需信息，但與夾緊臂的位置無關。
監測是由電子傳感器進行的（見附件）檢測磁場磁性活塞。切換點可以通過位移連續調整磁傳感器。
特殊功能
調整夾緊螺釘時，必須認為對于擺動運動的一部分需要總行程。確保可以實現擺動運動不受任何干擾。
ROEMHELD氣動擺動夾鉗 (1873106)
相關型號介紹：
氣動擺動夾鉗 - 1873106
塊型，雙作用 – 管螺紋連接 – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1873106B
塊型，雙作用 – 歧管安裝連接 B – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1873106K
塊型，雙作用 – 歧管安裝連接 K – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1873206
塊型，雙作用 – 管螺紋連接 – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 回轉角度 90° ccw – 最大。7 bar，
氣動擺動夾鉗 - 1873206K
塊型，雙作用 – 歧管安裝連接 K – 活塞 Ø 20 mm，活塞桿 Ø 8 mm – 夾緊行程 7 mm，擺動行程 7.5 mm – 回轉角度 90° ccw – 最大。7 bar，
氣動擺動夾鉗 - 1874106
塊型，雙作用 – 管螺紋連接 – 活塞 Ø 32 mm，活塞桿 Ø 12 mm – 夾緊行程 9 mm，擺動行程 9.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1874106B
塊型，雙作用 – 歧管安裝連接 B – 活塞 Ø 32 mm，活塞桿 Ø 12 mm – 夾緊行程 9 mm，擺動行程 9.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1874106K
塊型，雙作用 – 歧管安裝連接 K – 活塞 Ø 32 mm，活塞桿 Ø 12 mm – 夾緊行程 9 mm，擺動行程 9.5 mm – 擺動角度 90° cw – 最大。7 bar，
氣動擺動夾鉗 - 1874206
塊型，雙作用 – 管螺紋連接 – 活塞 Ø 32 mm，活塞桿 Ø 12 mm – 夾緊行程 9 mm，擺動行程 9.5 mm – 回轉角度 90° ccw – 最大。7 bar，
