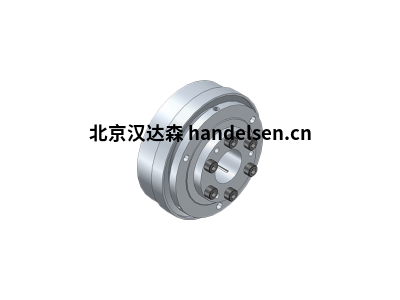

GERWAH GWE5102-24-12-27-92SHA-24彈性聯軸器
軸徑d1:12mm
軸徑d2:27mm
彈性體硬度：92SHA
轉速：8500rpm
扭矩：35Nm
訂購示例：GWE 5102
d1;d2min = 最小孔徑 d1/d2/Min。 孔徑 d1/d2
d1;d2max = 最大孔徑 d1/d2/max. 孔徑 d1/d2
d1k;d2kmin = 帶鍵槽的最小孔徑 d1/d2 符合 DIN 6885-1
帶鍵槽的最小孔徑 d1/d2 根據 DIN 6885-1
d1k;d2kmax = 帶鍵槽的最大孔徑 d1/d2，符合 DIN 6885-1
帶鍵槽的最大孔徑 d1/d2 根據 DIN 6885-1
C1 = 輪轂孔中的導向長度
輪轂孔中的導向長度
D1 = 外徑
H3 = 安裝長度阻尼模塊
阻尼模塊長度
l = 螺孔中心與輪轂邊緣之間的距離
中心螺孔到輪轂端的距離
L = 總長度
技術信息 伺服插入式聯軸器
技術數據蜘蛛/技術信息蜘蛛
TN – 聯軸器額定扭矩 (Nm)：在整個允許轉速范圍內的扭矩低于
考慮到工作因素（溫度、抗扭剛度）可以連續傳輸。
Tmax – 最大離合器扭矩 (Nm)：考慮到操作因素（溫度、
扭轉剛度，沖擊）作為脈動應力 >105 或
交變應力可以傳遞 5 x 104 次。
dbZ = 鏈輪內徑
dbZ = 內徑彈性蜘蛛
TN – 聯軸器的額定扭矩 (Nm)：可在整個過程中傳遞的連續扭矩
速度范圍，考慮到操作因素，例如環境溫度和扭轉剛度。
Tmax – 聯軸器的最大扭矩 (Nm)：可作為峰值負載傳遞 >105 次的扭矩或
考慮到溫度、扭轉等因素，在聯軸器的整個使用壽命期間，作為交變載荷的 5 · 104 倍
剛度和沖擊載荷
